概述
水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备。有时也用于泥浆脱水。分压力式和重力式两种，常采用圆形柱体构筑物或金属管制作。水靠压力或重力由构筑物（或金属管）上部沿切线进入，在离心力作用下，粗重颗粒物质被抛向器壁并旋转向下和形成的浓液一起排出。较小的颗粒物质旋转 到一定程度后虽二次上旋涡流排出。

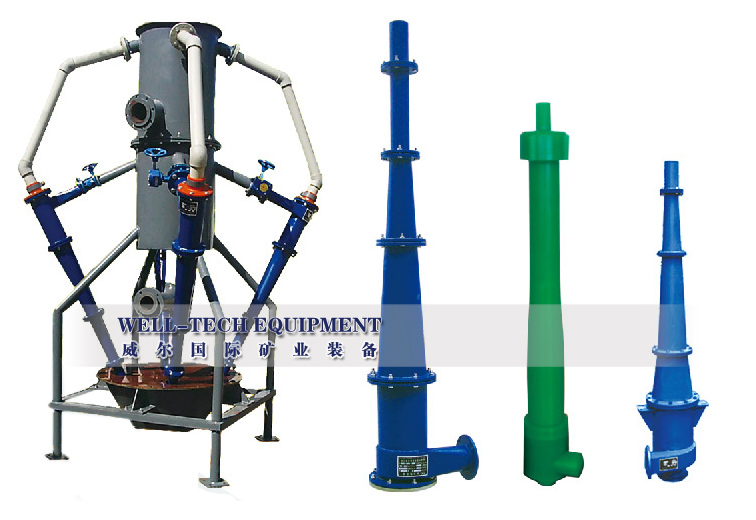

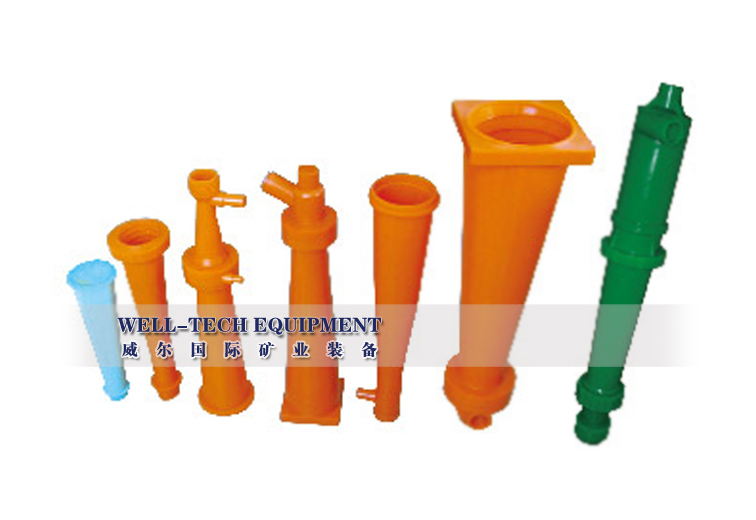

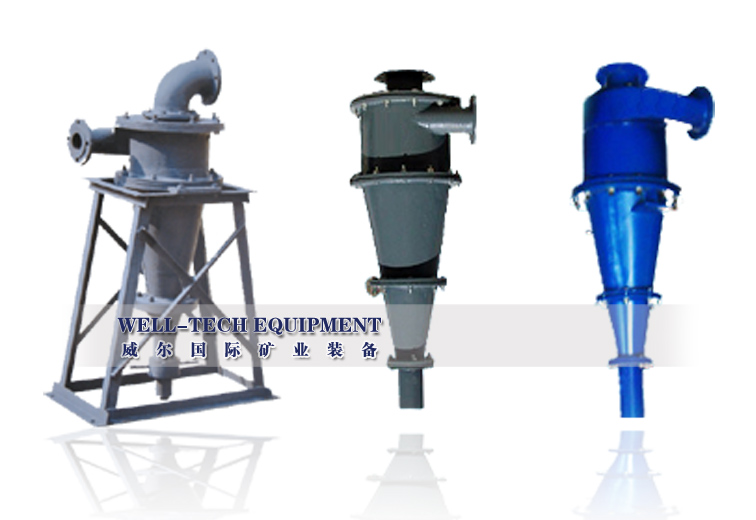

水力旋流器的构造：上部为圆锥形。在圆柱形筒体上装有与筒壁呈切线方向的给矿管。圆锥上部装有与圆柱部分相连通的中心溢流管。溢流管的上端则通过缓冲室或直接与外部管道联接以排出溢流。在圆锥形底部装有沉砂咀，以排出粗粒沉砂。为了减不磨损，可在给矿口、沉砂咀及筒体内壁衬以耐磨橡胶或用辉绿岩、铸石、碳化硅等耐磨材料。
水力旋流器的工作原理:当矿浆用砂泵（或高差）以一定压力（一般是0.5～2.5公斤/厘米）和流速（约5～12米/秒）经给矿管沿切线方向进入圆筒后，矿浆便以很快的速度沿筒壁旋转，而产生很大的离心力。在离心力和重力的作用下，较粗、较重的矿粒被抛向器壁，沿螺旋线的轨迹向下运动，并由圆锥体下部的排吵咀排出，而较细的矿粒则在锥体中心和水形成内螺旋状的上升矿浆流，经溢流管排出。 水力旋流器与机械分级机相比，其优点有：无运动部件，构造简单；单位容积的生产能力较大，占面积小；分级效率高（可达80%～90%），分级粒度细；造价低，材料消耗少。其缺点是零部件麿损快；动力消耗大；给矿的压力、浓度及粒度对分级指标有较大影响。
水力旋流器已广泛应用于各大金属矿山的选矿工艺中。
|
规格
|
筒体
内径
（mm）
|
锥角（ｏ）
|
溢流管
直径（mm）
|
底流口直径（mm）
|
允许最大
给料粒度 （mm）
|
给料压力（Mpa）
|
处理能力
（m3/h）
|
分级粒度（um）
|
外形尺寸
|
|
长（mm）
|
宽（mm）
|
高（mm）
|
|
FX100
|
100
|
20
|
20~40
|
8~18
|
1
|
0.06~0.35
|
5~12
|
20~100
|
260
|
210
|
525
|
|
15
|
20~100
|
268
|
215
|
720
|
|
8
|
20~100
|
268
|
215
|
1045
|
|
FX75
|
75
|
15
|
15~22
|
6~12
|
0.6
|
0.1~0.4
|
2~5
|
20~74
|
240
|
230
|
465
|
|
6
|
5~40
|
240
|
230
|
800
|
|
FX50
|
50
|
15
|
11~16
|
3~8
|
0.3
|
0.1~0.4
|
1~2
|
10~74
|
160
|
155
|
350
|
|
6
|
5~30
|
160
|
155
|
590
|
