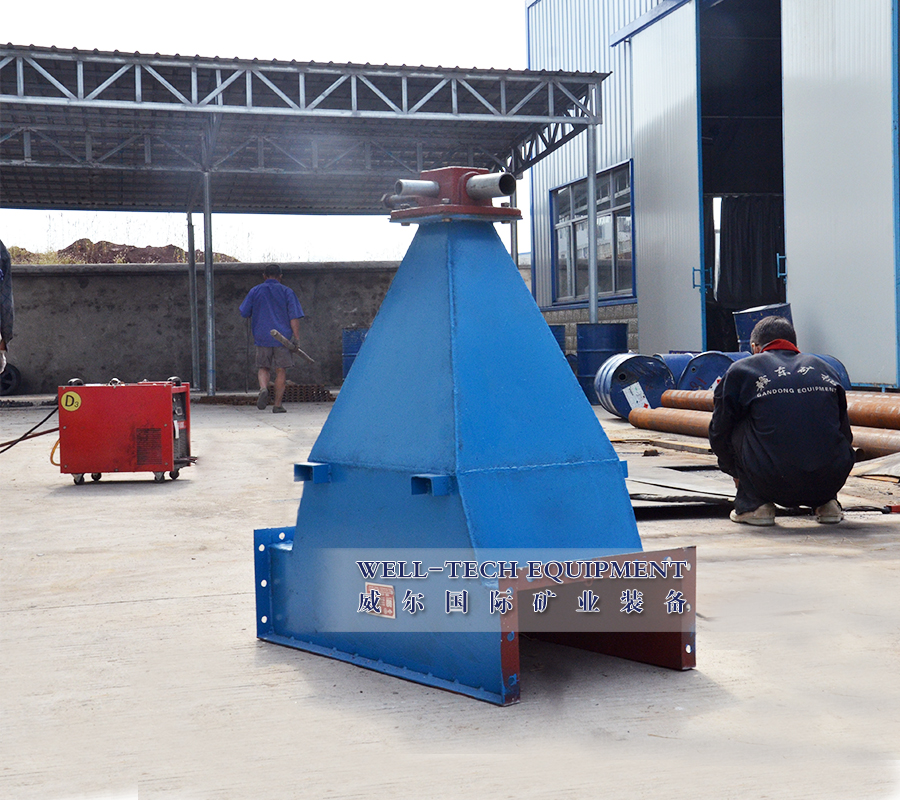

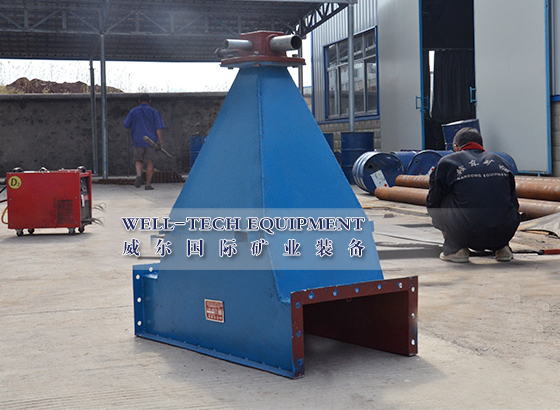

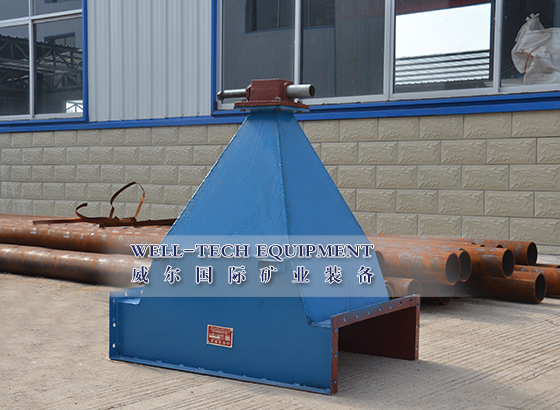

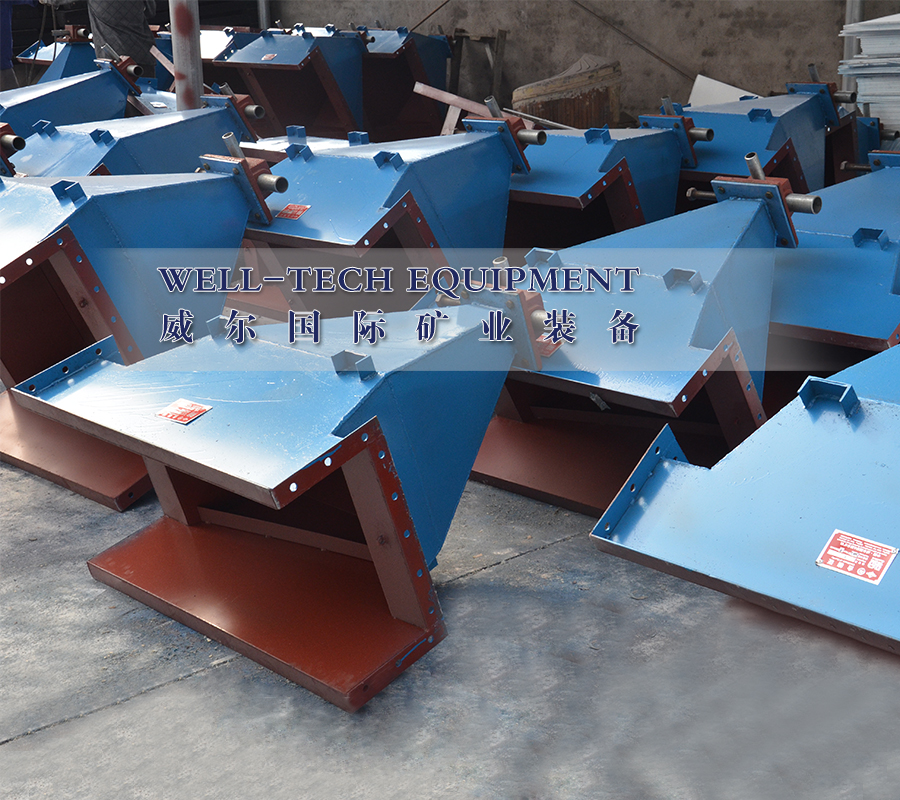

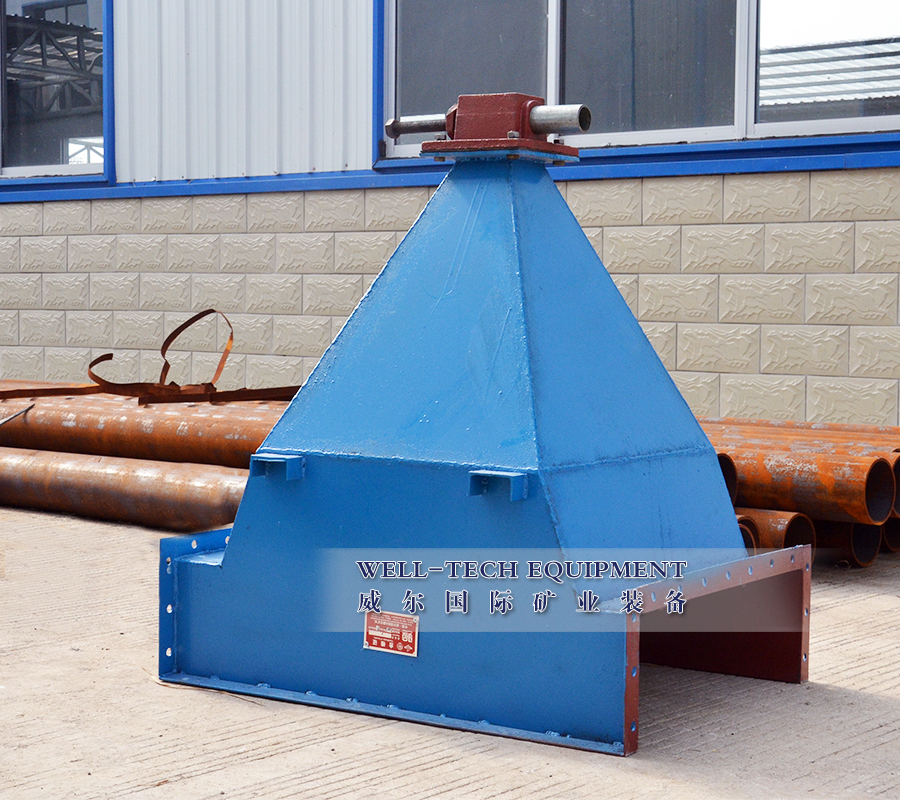

水力分级箱概述
水力分级箱是一铁制的角锥箱,上部安有楔形阻砂条,下面装有分级箱底阀。通常由从200毫米到800毫米一系列宽度的分级箱用普通水槽联结而成,沉砂则由粗到细排出。
水力分级箱广泛应用在摇床选别前的水力分级作业中,起到分级和分配矿量的作用,以提高摇床的选别效率。水力分级箱具有结构简单,便于维护、不消耗动力、性能可靠、操作方便等优点。
水力分级箱主要技术参数表
型号 |
YX-200 |
YX-300 |
YX-400 |
YX-600 |
YX-800 |
|
阻砂条数量(条) |
11 |
|||||
阻砂条长度mm |
180 |
280 |
380 |
590 |
790 |
|
排矿管径(mm) |
25 |
|||||
上升水压 (kg/cm2) |
1-2 |
|||||
给矿粒度(mm) |
2-3 |
|||||
给矿浓度(%) |
20-25 |
|||||
耗水量(m/t) |
2-3 |
|||||
外形尺寸
(mm) |
800×200×1000 |
800×300×1000 |
800×400×1000 |
800×600×1000 |
800×800×1000 |
|
重量(Kg) |
0.107 |
0.124 |
0.148 |
0.178 |
0.214 |
