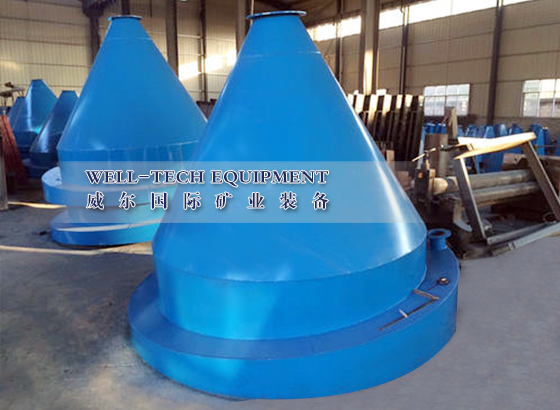

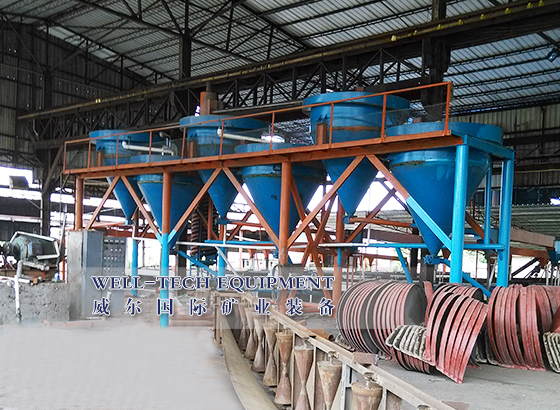

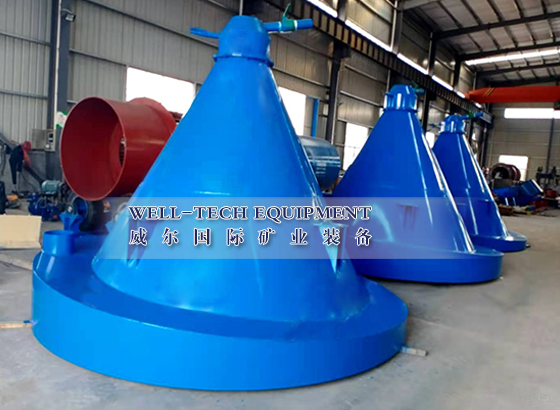

脱泥斗概述
脱泥斗又称圆锥分级机，是一种简单的分级、脱泥及浓缩用设备。脱泥斗的外形为一倒立的圆锥。在液面中心设置给矿圆筒，圆筒底缘没入液面以下若干深度。矿浆沿切线方向向给入中心圆筒，经缓冲后由底缘流出。流出的矿浆呈放射状向周边溢流堰流出。在这一过程中，沉降速度大于液流上升分速度的粗颗粒将沉在槽内，并经底部沉砂排出。细颗粒随表层矿浆进到溢流槽内。给矿粒度一般小于2mm。分级粒度为75μm或更细些。
脱泥斗具有结构简单，易于制造，不耗动力等优点。由于锥体容积较大，在生产流程中还有贮矿作用。目前主要用在水力分级机前对原矿进行脱泥，借以提高分级效率；并也安装在磨矿设备前进行矿石的浓缩、脱水，以提高磨矿机的给矿浓度；还有用在各种矿泥选别设备前控制给矿浓度和矿量。
脱泥斗主要技术参数表
|
规格(直径mm)
|
φ1000
|
φ1500
|
φ2000
|
φ2500
|
φ3000
|
|
沉降面积m²
|
0.75
|
2
|
3
|
4.9
|
7
|
|
容积(m³)
|
0.27
|
0.83
|
2.27
|
4
|
7
|
|
排矿管径(mm)
|
φ25
|
φ40
|
φ50
|
φ60
|
φ70
|
|
排矿浓度(%)
|
40~60
|
40~60
|
40~60
|
40~60
|
40~60
|
|
给矿粒度(mm)
|
＜2.0
|
＜2.0
|
＜2.0
|
＜2.0
|
＜2.0
|
|
处理能力(t/m².h)
|
1.5~0mm粒度为2~2.16t/m².h
0.074~0mm粒度为0.19~0.25t/m².h
|
|
受矿管(mm)
|
φ120
|
φ150
|
φ150
|
φ150
|
φ150
|
|
脱泥效率(%)
|
33~45
|
33~45
|
33~45
|
33~45
|
33~45
|
|
重量(kg)
|
500
|
980
|
1483
|
1850
|
2100
|
