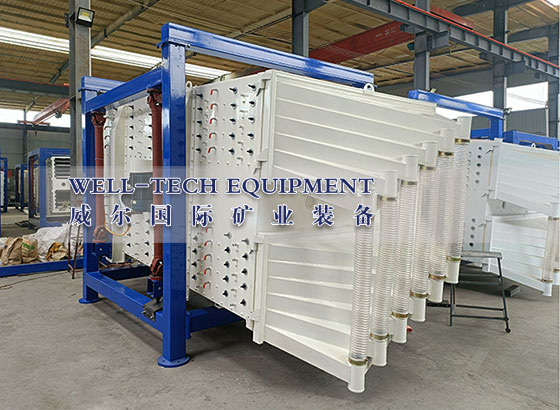

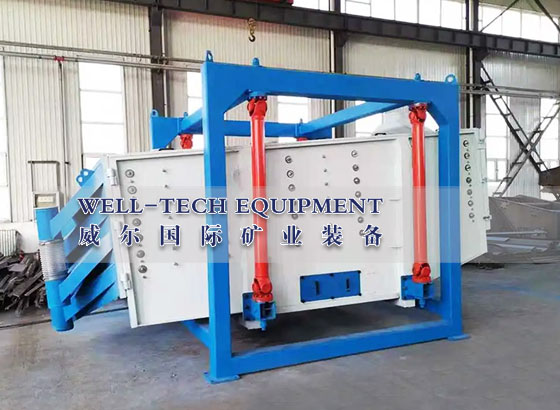

方形摇摆筛

方型摇摆筛是由一种具有高精度、产量高的高效筛分设备，通过方型摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到高效筛分之目的。 广泛适用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。



产品介绍产品参数

方型摇摆筛是由一种具有高精度、产量高的高效筛分设备，通过方型摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到高效筛分之目的。 广泛适用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。


技术特点：

设计合理，结构简单，运行平稳；节能环保，使用寿命长，筛分精度高，操作简单，符合国内用户生产工艺要求；

独特的网架结构和清网方式，有效的延长筛网使用寿命和提升生产精度和产能；振动筛采用专业生产振动筛配件供应商，解决您配件更换的后顾之忧，运行安全可靠，节约维护成本；

精准定位，专业工程师设计，多种样式结合，可对颗粒、粉末、浆液类物料进行有效筛分；

种类齐全，单层、多层随意选用，出料口360°任意旋转，适合连续流水线生产。


工作原理：

方型摇摆筛又可叫往复式振动筛、精密振动筛，其电机驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力，本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理，其筛面一般为水平或微倾斜布置（倾斜角度为0°-5°）。
方形摇摆筛的工作原理为:摇摆筛启动后，设备摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱和筛面连体作周期性摇动，从而使筛面上的物料随筛箱一同作定向跳跃式运动。期间，小于筛孔的物料通过筛孔落到下层，成为筛下物，大于筛孔孔径的物料经连续翻滚跳跃运动后从排料口排出，从而完成筛分工作。

技术参数：


型号

有效筛分面积
（m2)

功率
（kw）

筛面倾角o

层数

回转频数
（r/min)

筛箱行程
（mm)

WELL -1030

3

3

5-8

1-5

180-260

25-60

WELL -1036

3.6

3

5-8

1-5

180-260

25-60

WELL -1230

3.6

4

5-8

1-5

180-260

25-60

WELL -1236

4.32

4

5-8

1-5

180-260

25-60

WELL -1530

4.5

5.5

5-8

1-5

180-260

25-60

WELL -1536

5.4

5.5

5-8

1-5

180-260

25-60

WELL -1830

5.4

7.5

5-8

1-5

180-260

25-60

WELL -1836

6.48

7.5

5-8

1-5

180-260

25-60

WELL -2030

6

7.5

5-8

1-5

180-260

25-60

WELL -2036

7.2

7.5

5-8

1-5

180-260

25-60
