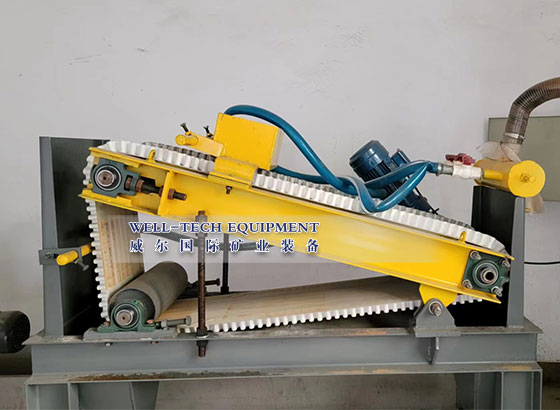

平板磁选机常用于湿法加工非金属矿的除铁提纯,特别是对石英砂、钾钠长石等非金属矿的湿式除铁。对赤铁矿、褐铁矿、镜铁矿、菱铁矿、锰矿、钽泥矿等微弱磁性矿物具有较好的选别效果。
平板磁选机的工作原理:

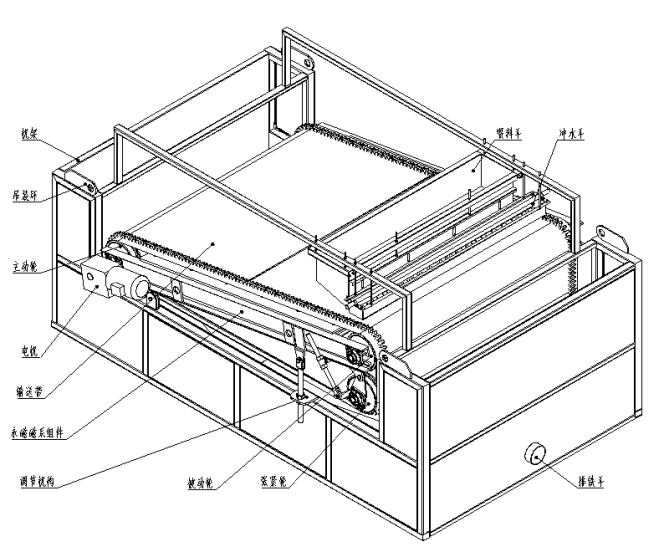

矿浆通过入料管道进入本磁选机的均匀补料装置,经过充分分散后被均匀的洒落在磁板上部的卸铁皮带上,在重力作用下浆料沿磁板的倾斜方向向下流动,浆料中含有的铁磁性物在强磁场下,被牢牢的吸附在卸铁皮带上,电机转动装置驱动卸铁皮带沿磁板倾斜方向向上运动,同时将吸附的铁磁性物带入卸铁区域,被卸铁水管冲洗水冲入尾矿斗中被集中收集,无磁性浆料继续沿磁板向下流动,流入精矿斗中被集中收集。
平板磁选机技术特点:
1.采用高性能钕铁硼材料,磁路设计独特,表面最高磁场能达到15000GS。
2.相比其它永磁磁选机磁场扫选面积大,除铁效果好。
3.板面坡度可调,根据物料状况调整坡度能够达到最好的除铁效果。
4.皮带转速变频可调,根据物料状调整带速能够达到更好的除铁效果。
5.采用耐磨复合胶带作为输送带,大大增加了输送带的使用寿命。
技术参数:
型号
处理量(t/h)
磁场强度(GS)
矿浆浓度
带速(r/min)
电机功率(kw)
重量(t)
外形尺寸
GTGB-815
8-10
15000
10%-30%
2-8
1.1
1.2
1500X800X800
GTGB-1020
10-15
15000
10%-30%
2-8
1.8
1.6
2000X1000X1000
GTGB-1520
15-20
15000
10%-30%
2-8
2.2
3
2000X1500X1500
GTGB-1530
20-25
15000
10%-30%
2-8
3
3.6
3000X1500X1500
GTGB-2025
25-30
15000
10%-30%
2-8
4
4.5
2500X2000X1500
GTGB-2030
30-35
15000
10%-30%
2-8
5.5
5.6
3000X2000X1600
(mm)
