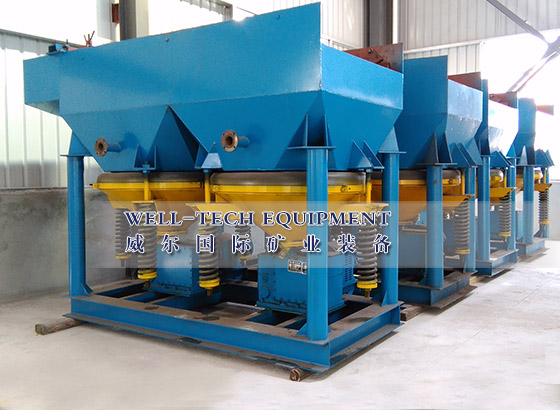

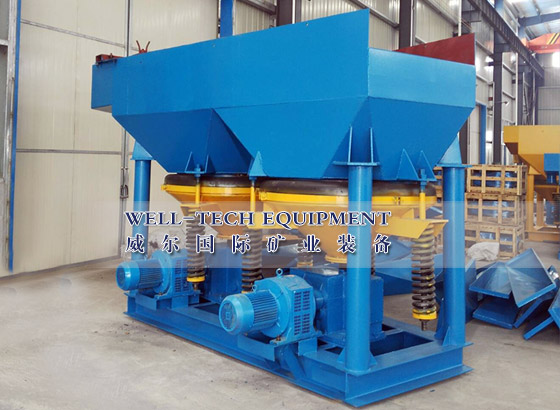

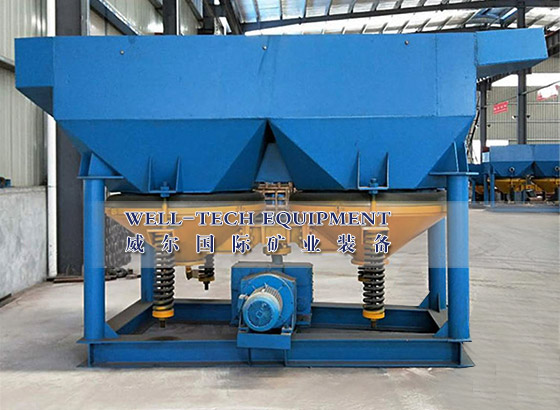

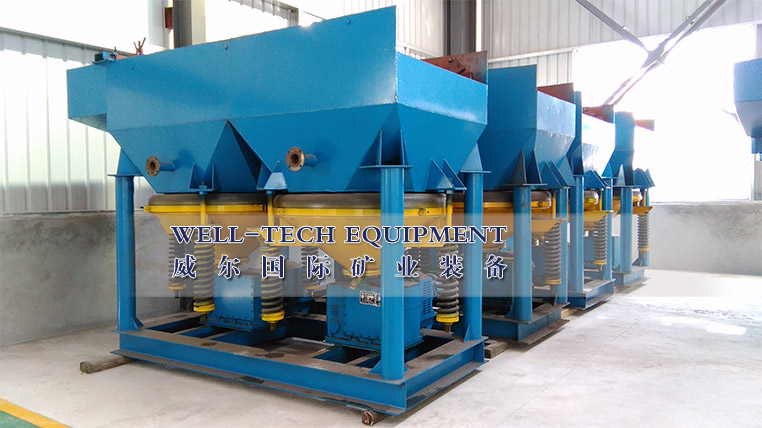

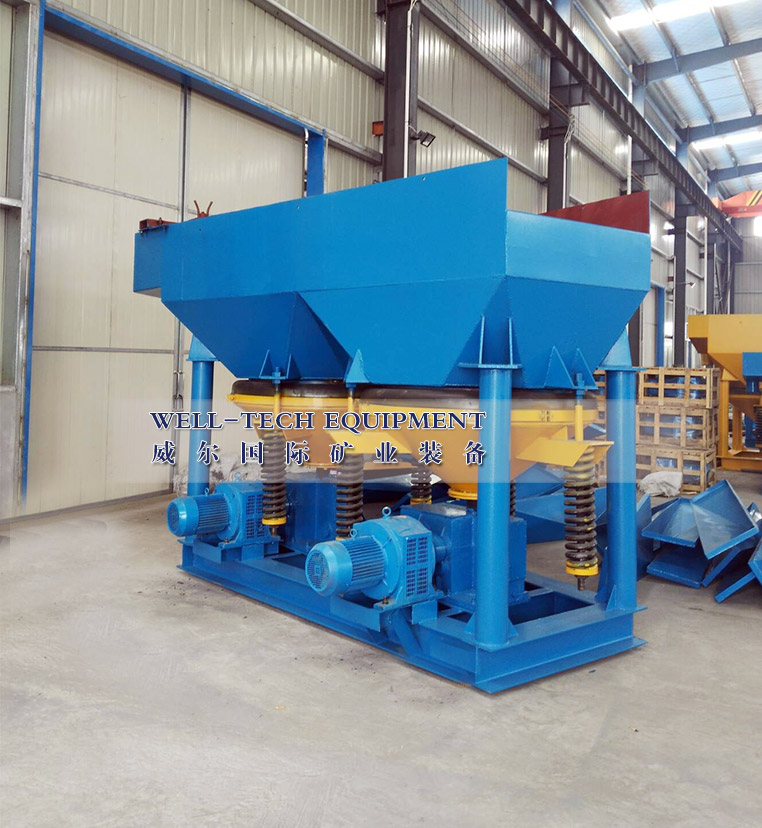

锯齿波跳汰机

锯齿波跳汰机是重力选矿的关键设备之一。由于它处理能力大，选别粒度范围广，回收率高，效果好，锯齿波跳汰机广泛应用于选别砂金、锡、钨、铅、锌、锑、锰、金刚石、铁矿等有色冶金矿山和采金船上。


产品介绍产品参数

锯齿波跳汰机概述
      锯齿波跳汰机是重力选矿的关键设备之一。由于它处理能力大，选别粒度范围广，回收率高，效果好，锯齿波跳汰机广泛应用于选别砂金、锡、钨、铅、锌、锑、锰、金刚石、铁矿等有色冶金矿山和采金船上。而此类产品中的JT4-2、JT1.5-2型锯齿波大颗粒跳汰机，给矿最大粒度可达30MM，采用筛上筛下排矿。应用于重晶石矿、锰矿、铁矿等矿石的选矿，更具有给矿粒度范围宽，筛下补给水量显著减少等优点。


      传统的跳汰机多为圆周偏心驱动，其跳汰脉动曲线多为正弦波形，由于隔膜运动产生的上升、下降水流速度和作用时间基本相同，因此，不利于跳汰床层松散及矿粒按比重分层，从而影响了设备的选别比和回收率。
      锯齿波跳汰机是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿形，使上升水流快于下降水流：上升时间短、下降时间长；克服了正弦波，脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的选别比能力和回收率。其与正弦波跳汰机对比分别提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量减少30%-40%，占地面积减少1/3，且冲程可调整，由于采用电磁调整电机进行拖动使冲次可无级调节。其性能达到国内先进水平，是目前较理想的节能重选设备之一。

锯齿波跳汰机优势和特点
     1 处理能力大，选别粒度范围广；
     2 高富集比和高回收率；
     3 易安装，易操作，易维护；
     4 锯齿波跳汰脉动曲线使重矿物更容易下沉；
     5 比传统跳汰机省水30-40%；
     6 采用可调速电机；
     7 适用于选别砂金、锡、钛、赤铁、铁矿、煤等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用。
锯齿波跳汰机主要技术参数表

型号

Model

跳汰室

隔膜

给矿粒度

(mm)

筛下补充水量

(m3/t)

补充水压力

(Mpa)

处理能力

(t/h)

功率

(Kw)

外形尺寸

(mm)

重量

(Kg)

形状

面积

(m2)

冲程

(mm)

冲次

(r/min)

JT0.57-1

梯形

0.57

8.5—12

10—17

12-21

80-180

<6

1-2

≥0.05

1.5-3

1.5

1550×780×1530

610

JT1-1

梯形

1.04

<10

2-3

2.5-5

2.2

2270×1110×1890

900

JT2-2

矩形

2.28

<10

2-4

5-10

3

3225×1550×2050

1640

JT3-1

梯形

3

12-30

50-125

<10

3-6

7.5-15

5.5

2745×2000×3030

3085

JT4-2

矩形

4

25-57

<25

4-8

8-20

7.5

4240×1990×2750

3098

JT4-2S

矩形

4

25-57

<25

4-8

8-20

4×2

4240×1990×2750

3500

JT5-2

梯形

4.86

12-30

<10

3-6

12-25

7.5

3600×2000×2600

4500
