隔膜跳汰机

隔膜式跳汰机分为左式机和右式跳汰面两种型式。本跳汰机是固定筛子。适用于选别金属矿石，例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，最大给矿粒度为6-8mm，但在选别砂矿的个别情况下，最大粒度为12mm。


产品介绍产品参数

隔膜跳汰机概述
      隔膜跳汰机分为左式机和右式跳汰面两种型式。本隔膜跳汰机是固定筛子。适用于选别金属矿石，例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，最大给矿粒度为6-8mm，但在选别砂矿的个别情况下，最大粒度为12mm。

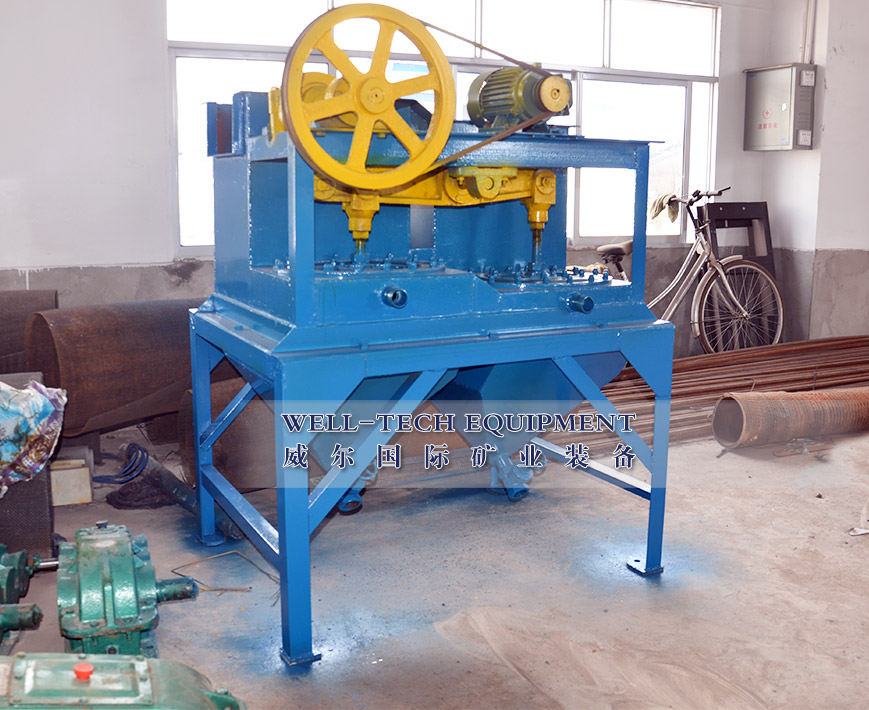

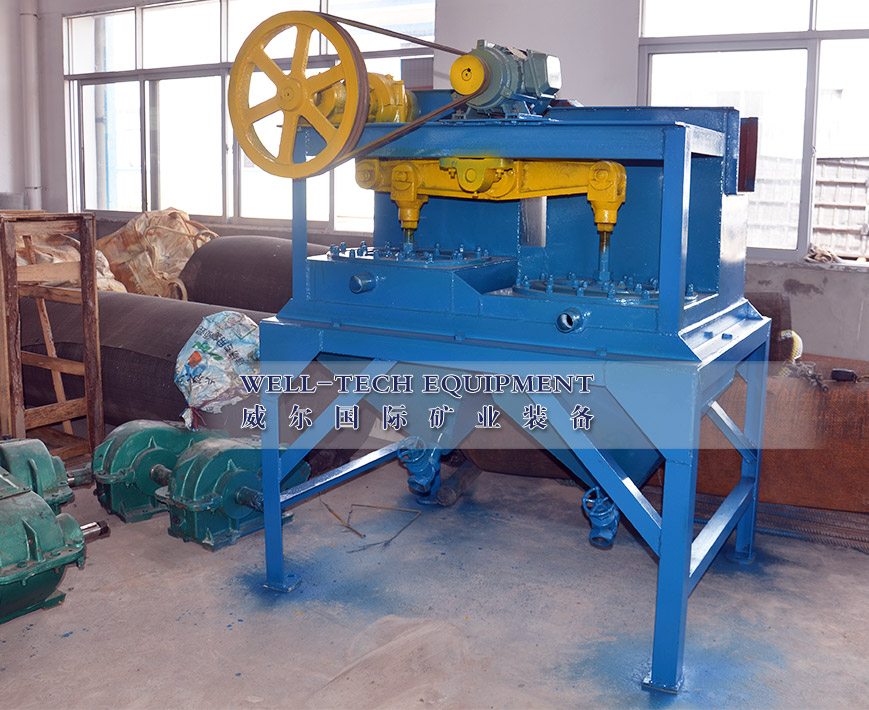

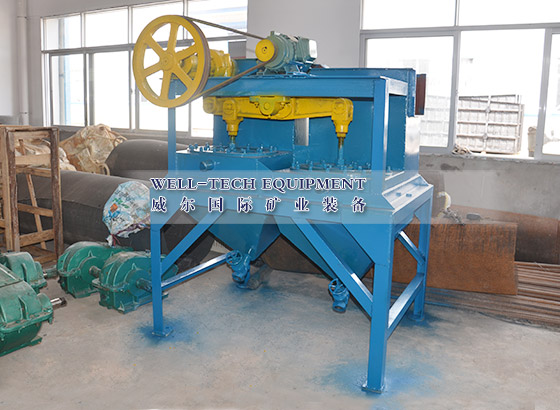

      双斗隔膜跳汰机结构由：机身、传动装置、分水器、隔膜和活栓等主要部分组成，机体有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰。
根据被处理矿石的粒度，可以变更连杆的冲次和选取不同的冲程，以便获得最好的跳汰的效果。变更冲次的方法是更换小皮带轮，可有两种冲次：322次/分钟；420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、拉出定位销、转动偏心调整套与偏心轴之间的相对位置，可有11种不同的冲程 (0-25.3mm).
      由于工作筛的上面加了一个筛子，故隔膜跳汰机可用于处理粒度不均匀的物料。(注：此筛根据订货要求可不供给)入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。 储放斗中的精矿定期由排矿管排出。

隔膜跳汰机主要技术参数表


型号

跳汰室

跳汰面积

(m2)

给矿粒度

(mm)

处理能力

(t/h)

冲程

(mm)

冲次

(r/min)

补充水量

(t /h)

补充水压力

(kilo/cm2)

功率
(kw)

重量

(kg)

100x150隔膜跳汰机

1

0.015

-3

0.018-0.6

--

420

--

1-1.5

0.55

130

300×450双室隔膜跳汰机

2

0.27

-12

3-6

0-26

322

2-4

1-1.5

1.1

745

1000×1000下动型圆锥跳汰机

2

2

1-5

10-25

0-26

200-350

60-80

0.6-2

1.5

1700

370x360下动型圆锥跳汰机

2

0.274

6

1-3

5-25

200-250

2-5

--

1.1

240

工革梯形侧动隔膜跳汰机

3

2.7

-3

12.5-37.5

13-21

170-230

60-90

2

1.1

2000

670x920跳汰机

2

1.44

4-8

7-10

18-24

240-300

--

--

--

--

使用注意事项
1、启动前应检查各部件的螺钉是否拧紧，活栓、斗体不能漏水。
2、各压注油咀处要注意经常加注润滑油脂。
3、先经空车运转正常后，才允许负荷运转。
4、橡胶隔膜处和三角皮带不许有油物沾污。
