液压跳汰机概述

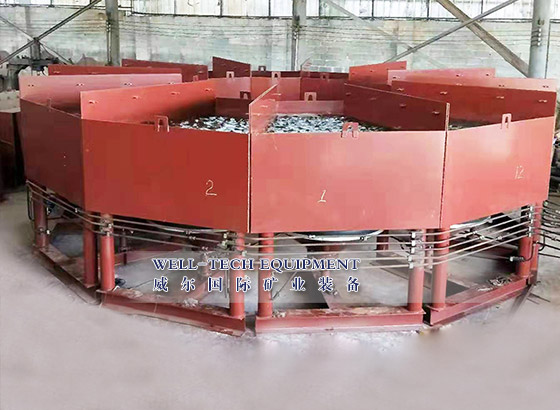

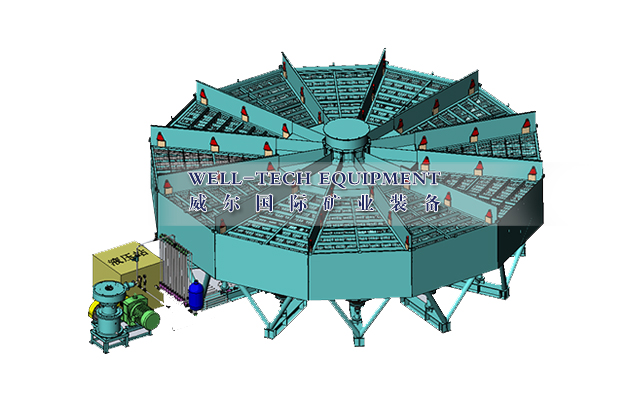

DYTA-7750液压跳汰机是由圆型跳汰机发展而来,主要由驱动和槽体两大部分组成：驱动为机械液压形式，动力由电机提供通过变速机构由减速器的输出轴带动凸轮转动，由凸轮推动每个主传油缸的柱塞进行周期性往复运动，从而将电能转成机械能再转换成液压能。通过液压管及各种阀件驱动从动油缸运动从而带动跳汰机的锥斗上下脉动。DYTA-7750型跳汰机采用电磁调速异步电动机来实现冲次的调节，属于无级调节，冲次调节范围0-90次/分。
DYTA-7750液压跳汰机与目前我国选矿用的各种跳汰机相比具有很多优点：跳汰面积大、处理能力强；由于跳汰槽体呈扇形，有利于回收细级别物料；结构紧凑、给矿集中、分矿占用空间小、适于在采矿船上使用；由于采用液压传动，传动机构简化且节省动力。一台九室的DYTA-7750跳汰机总总功率为11.6Kw，比同样选矿面积的普通跳汰机省动力约55%。径向液压跳汰机的跳汰曲线近似锯齿形的不对称脉动曲线，不但利于细粒重矿物的回收，还大量的减少了跳汰机筛下补水量，筛下补充水量为普通跳汰机的四分之一左右。

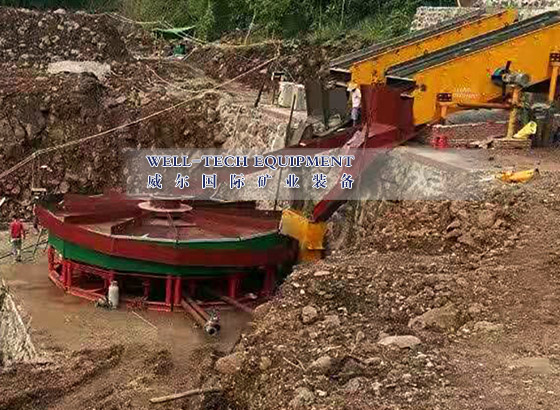

目前在国外液压径向跳汰机已普遍应用在采矿船上作为粗选设备使用，用来选别砂金、锡、金刚石、钨、锰、赤铁矿等矿石。经过多年的实践证明，该跳汰机选矿效果良好。
液压跳汰机优势和特点
一、液压跳汰机处理能力大、占地面积小，选别粒度范围广
二、高富集比和高回收率
三、液压跳汰机易安装，易操作，易维护
四、锯齿波跳汰脉动曲线使重矿物更容易下沉
五、比传统跳汰机省水60-70%，省电55%
六、采用可调速电机
七、液压跳汰机适用于选别金、锡、金刚石、钨、锰、赤铁矿等矿物，特别是在锰矿、重晶石选矿领域中得到了广泛应用
液压跳汰机参数配置：
|
型号参数
|
DYTA
7750-3
|
DYTA
7750-4
|
DYTA
7750-5
|
DYTA
7750-6
|
DYTA
7750-7
|
DYTA
7750-8
|
DYTA
7750-9
|
DYTA
7750-10
|
DYTA
7750-11
|
DYTA
7750-12
|
|
跳汰室面积
（m3）
|
9.9
|
13.2
|
16.5
|
19.8
|
23.1
|
26.4
|
29.7
|
3.3
|
36.3
|
39.6
|
|
冲程
（mm）
|
20、25、30
|
|
冲次
（次/min）
|
50-85
|
|
给矿粒度
（mm）
|
＜25
|
|
筛下补给水量（m3/t矿）
|
1-3m3/t矿
|
|
筛下补给水压力（MPa）
|
≥0.10
|
|
处理能力（t/h）
|
50-75
|
66-100
|
78-125
|
100-150
|
116-175
|
132-197
|
150-200
|
166-245
|
182-270
|
200-300
|
|
主传动电机功率（Kw）
|
5.5
|
7.5
|
7.5
|
7.5
|
11
|
11
|
11
|
15
|
15
|
15
|
|
液压泵站电机功率（Kw）
|
0.55
|
|
重量（kg）
|
6000
|
8000
|
10000
|
12500
|
14200
|
15800
|
17500
|
18000
|
19200
|
21000
|
