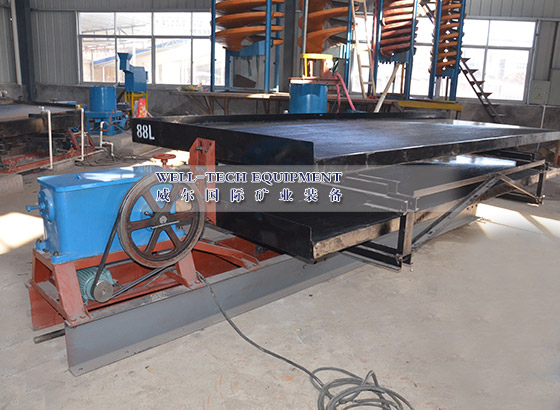

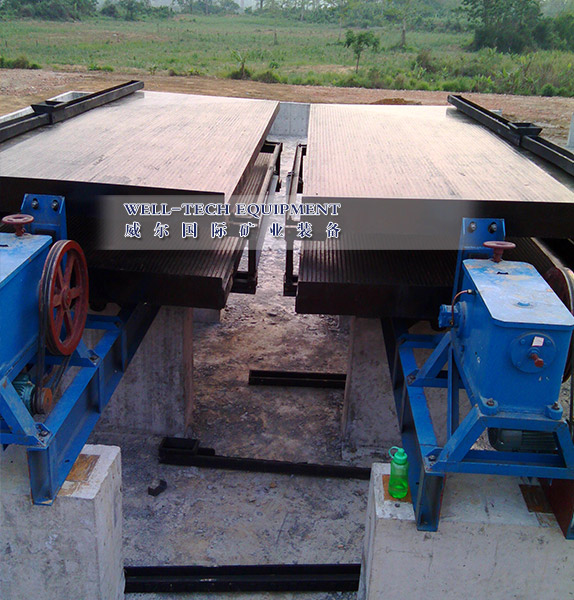

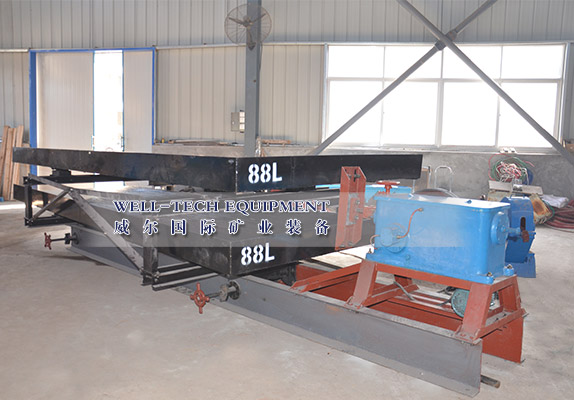

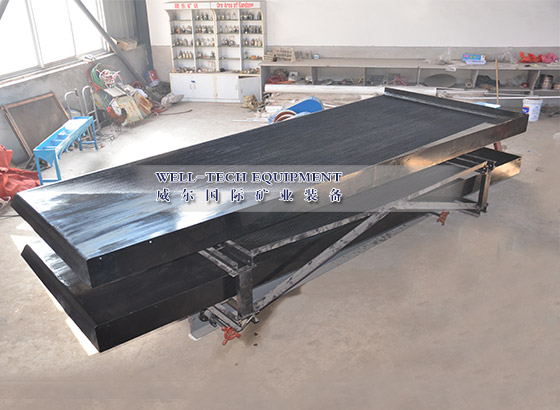

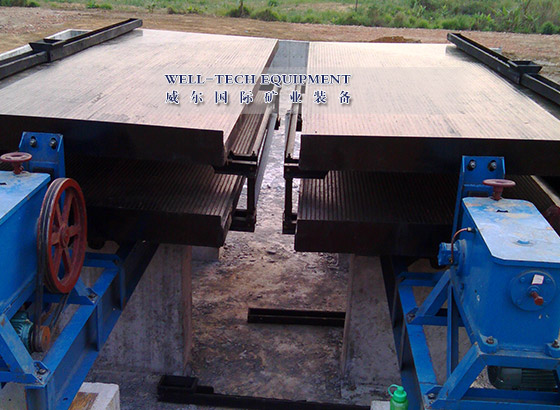

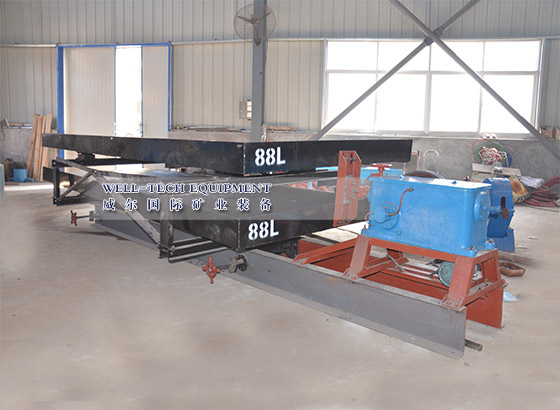

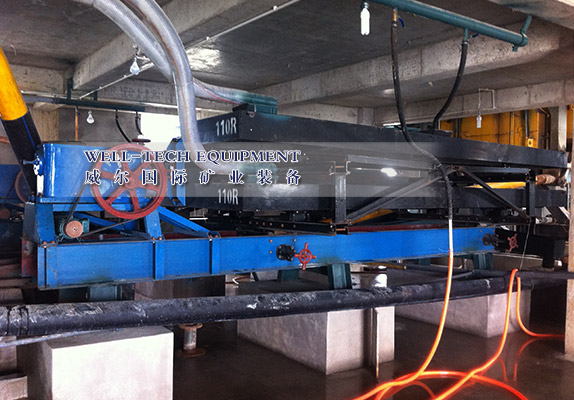

双层摇床概述
双层摇床是6-S传统单层摇床的创新型产品,它占地面积小、处理量大、省电节能、设备成本相对低廉，具有富矿比高，选别效率高，看管容易，便于调节冲程、冲次等优点。在改变横向坡度和冲程时仍可保持床面运行平衡，弹簧放置于在箱体内，结构紧凑，并且能一次得出最 终精矿和最终尾矿。
一、6-S双层摇床概述: 传统的6-S
摇床占地面积大、处理量低、客户资金投入较大，要使用6-S单层摇床的客户很是烦恼，但又没有更好的设备及方法能够解决这些问题。6-S双层摇床的推出解决了6-S单层摇床使用过程中的诸多问题。 6-S双层摇床占地面积小、处理量大、省电节能、设备成本相对低廉，具有富矿比高，选别效率高，看管容易，便于调节冲程、冲次等优点。在改变横向坡度和冲程时仍可保持床面运行平衡，弹簧放置于在箱体内，结构紧凑，并且能一次得出最终精矿和最终尾矿。
二、产品结构及材质: 6-S双层摇床采用与6-S大槽钢支架摇床相同形式底座，两基脚放置于大槽钢底座上，大槽钢钢板上升高焊接槽钢支架用于放置摇床头，摇床面采用在6-S单 层摇床床面上增加上一块尺寸与原有床面相同的床面，上下两层用钢板连接支撑，它们的间距400毫米，自由空间约300毫米。床头仍采用双曲柄摇杆机构, 弹簧盒在摇动箱外，曲轴、拉杆、弹簧、摇杆等部件都相应加大了尺寸，材质更加规范。床面为玻璃钢床面，上下层尺寸均为1823×1558×4520毫米。 上下层床面共用下层床面的一套调坡装置,采用摇动肘板支承。其调整座板和基座的旋转弧线半径增大至545毫米，以适应圆弧支点转动圆心与牵引螺丝中心在同 一直线上。
三、6-S双层摇床面应用范围: 广泛应用于选别钨、锡、钽、铌、金和其他稀有金属和贵金属矿。可用于粗选、扫选等不同作业，选别粗砂(2-0.5mm)、细砂 (0.5-0.074mm)、矿泥(-0.074)等不同粒级。也可用于选别铁、锰矿石和煤。当处理钨、锡等矿石时，摇床的有效回收粒度范围为 2-0.22毫米。
双层摇床主要技术参数表
|
型号
|
单位
|
DL4500/1850
|
DL3000/1320
|
|
床面大小
|
mm
|
4500/1850/1560
|
3000/1320/1100
|
|
冲程
|
mm
|
6-8
|
6-8
|
|
冲次
|
/min
|
240-380
|
210-320
|
|
坡度
|
o
|
0-10
|
0-10
|
|
给矿粒度
|
mm
|
0.02-2
|
0.02-2
|
|
给矿浓度
|
%
|
10-30
|
10-30
|
|
耗水量
|
t/h
|
0.8-1.4
|
0.6-1.2
|
|
功率
|
kw
|
1.5
|
1.5
|
|
处理量
|
t/h
|
2.5-3.5 (粗砂床面)
|
2.5-3 (粗砂床面)
|
|
t/h
|
1.6-2.5 (细砂床面)
|
0.8-2.5(细砂床面)
|
|
外形尺寸
|
mm
|
5600/1850/1560
|
4100/1320/1560
|
|
重量
|
kg
|
1650
|
1550
|
