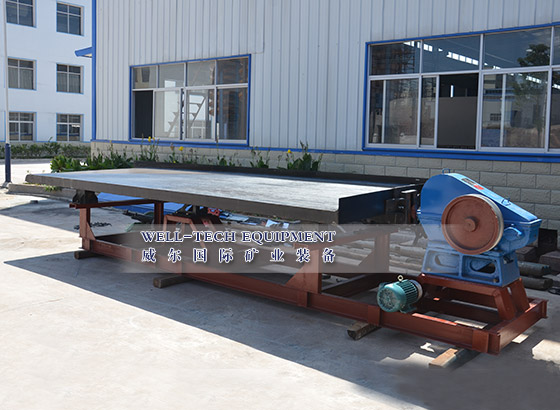

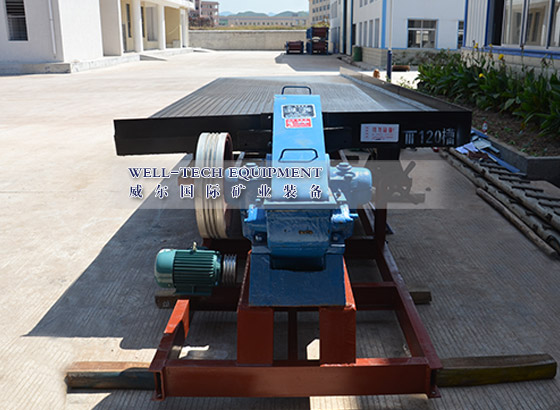

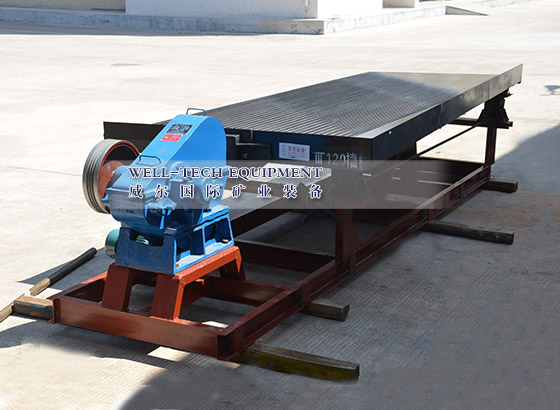

云锡摇床

云锡摇床是我国云南锡业机械制造有限责任公司（以下简称云锡机械，原云锡机械厂）将原苏式CC-2型摇床改进而成的，故称为云锡式摇床。云锡式摇床的优点是：床面平整，抗磨蚀性好，坚固耐用，不易变形，便于局部修补；床头运动的不对称性较大，且有较宽的差动性调节范围以适应不同的给料粒度和选别要求；床头机构运转可靠，易磨损零件少，且不漏油。


产品介绍产品参数

云锡摇床概述
      云锡摇床是我国云南锡业机械制造有限责任公司（以下简称云锡机械，原云锡机械厂）将原苏式CC-2型摇床改进而成的，故称为云锡式摇床。它采用凸轮杠杆式床头，有的采用由其简化的凸轮摇臂式床头。摇床的机架比较简单，床面采用滑动支撑方式。云锡式床面的外形和尺寸与6-S摇床面基本相同，不同的是床在纵向连续有几个坡度。床面采用生漆、漆灰（生漆与锻石膏的混合物）、玻璃钢或聚氨酯作耐磨层，有粗砂床、细砂床和矿泥床3种。通常，粗砂床面铺梯形来复条，细砂床面铺锯齿形来复条，矿泥床面为三角形沟槽。

      云锡式摇床的优点是：床面平整，抗磨蚀性好，坚固耐用，不易变形，便于局部修补；床头运动的不对称性较大，且有较宽的差动性调节范围以适应不同的给料粒度和选别要求；床头机构运转可靠，易磨损零件少，且不漏油。缺点是：弹簧安装在床面底下，检修和调节冲程均不方便（调冲程时需先放松弹簧）；床面的横向坡度可调范围小（0°~5°）；当横坡及冲程调节过大时，将由于床头拉杆的轴线与床面重心的轴线过分分离而会引起床面振动。

      该摇床具有较好的运动曲线、床面光滑适度、平整、耐磨、耐酸、耐碱、耐潮不易变形、运行平稳、操作调整简便、矿物分带明显、选矿率高等特点。广泛运用于锡、钨、铅、铋、钛、锰、钽、铌、金等有色、黑色、稀土等矿石重选，入选粒度2~0.019mm。

云锡摇床主要技术参数表

型号

粗砂床面

细沙床面

刻槽床面

床面尺寸 (mm)

4436×1825×1536

冲程 (mm)

16-22

10-16

10-16

冲次 (r/min)

240-290

300-320

330-340

耗水量 (M3/d)

190

80

50

处理能力 (T/d)

30

8

8

给矿粒度 (mm)

2-0.2

0.5-0.037

0.074-0.019

给矿浓度 (%)

20-25

15-20

15-20

最小安装坡度

2°30″

1°50″

0°45″

外形尺寸 (mm)

5454x1825x1242

冲程可调范围 (mm)

8-22

功率 (Kw)

1.5

重量 (Kg)

1012
