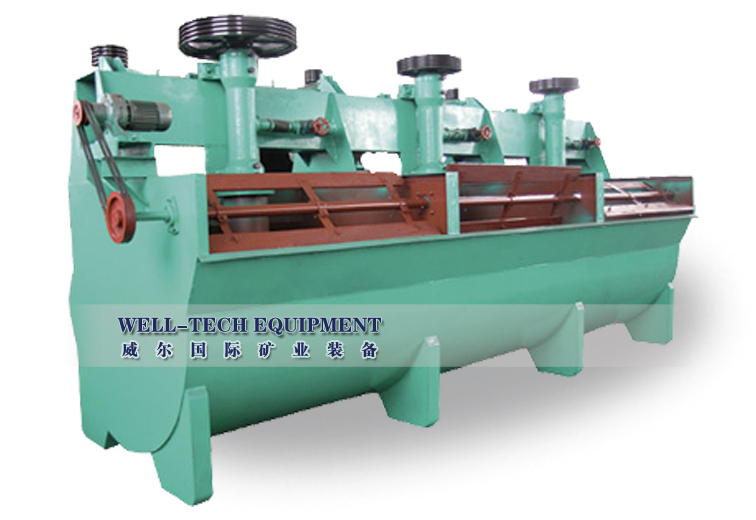

充气式浮选机BS-K型

充气式浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上方推出,由定子稳流和定向后进入整个槽中。


充气式浮选机概述
      充气式浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上方推出,由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流 堰自流溢出,进入泡沫槽。还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到最终成为尾矿。

充气式浮选机结构特点
1 主轴部分侧挂在机架上,结构轻巧,安装方便;
2 叶轮呈截圆锥形,定子为放射状,搅拌能力强,功耗低;
3 采用U形槽体,尾砂沉积少;
4 叶轮直径小,圆周速度低,功耗小。

充气式浮选机性能特点
1 充气浮选机功耗很小,可节能30-50%;
2 空气弥散好,气泡分散均匀,泡沫稳定;
3 固体颗粒可充分悬浮,不易沉槽,浆气混合好,浮选指标高;
4 易损件磨损轻,寿命长。

特别提示
机械搅拌式,不能自吸气,不能自吸矿浆,作业间需阶梯配置(落差为300-400mm);

充气式浮选机产品应用范围

充气式浮选机可广泛用于有色金属、黑色金属、和非金属矿物的选别,适合于大、中型浮选厂的粗选和扫选作业。

充气式浮选机主要技术参数表

型号

有效容积

(m3)

处理能力

(m3)

叶轮直径

(mm)

叶轮转数

(r.p.m)

鼓风机风压

(Kpa)

最大充气量

(m3/m2.min)

搅拌用

电机功率

(Kw)

刮板用

电机功率

(Kw)

单槽重量

(kg)

BS-K2.2

2.2

0.5-3

420

260

≥15

23

5.5

0.75

1750

BS-K4

4

0.5-4

500

220,230

≥17

36

7.5

0.75

2568

BS-K6

6

1.0-6

650

197

≥27

410

15

1.1

3570

BS-K8

8

1.0-8

650

180,190

≥21

15

4539

BS-K16

16

2.0-15

750

160,170

≥27

615

30

8131

BS-K24

24

7.0-20

830

154,159

≥29

818

37

9546

BS-K38

38

10.0-30

910

141

≥34

1020

45

11107

充气式浮选机订购须知:
1. 订货必须注明名称、型号、规格。
2. 需说明给矿方向,否则一律按左进料制造。
3. 中矿管、排矿管按用户要求和提货的流程图配件安装,否则不供给。
