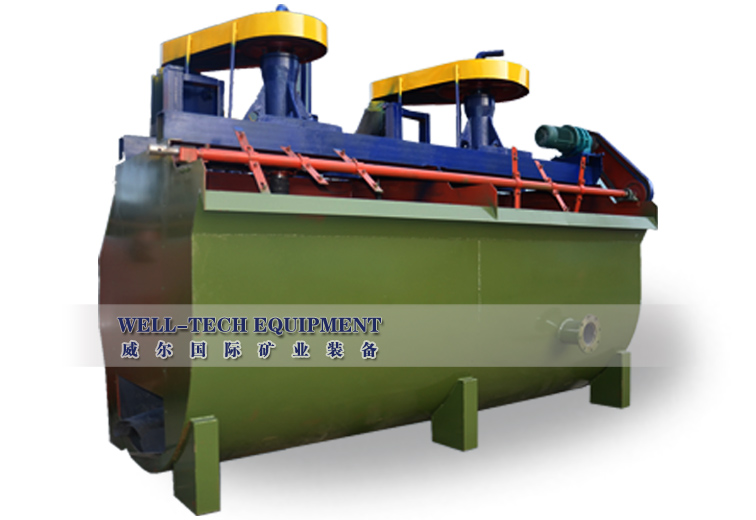

XCF/KYF型浮选机

XCF型与KYF型浮选机均属充气型浮选机，叶轮直径小，圆周速度低，可降低功率30-50%；槽内设有一个空气分配器，因而空气分散均匀；叶轮起离心泵 作用，可使固体颗粒充分悬浮。


产品介绍产品参数

概述
      XCF浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器，也进入其中。矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上方推出，由定子稳流和定向后进入整个槽中。气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出，进入泡沫槽。还有一部分矿浆向叶轮下部流去，再经叶轮搅拌，重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到最终成为尾矿。
      XCF型与KYF型浮选机均属充气型浮选机，叶轮直径小，圆周速度低，可降低功率30-50%；槽内设有一个空气分配器，因而空气分散均匀；叶轮起离心泵 作用，可使固体颗粒充分悬浮；采用U型槽结构，可使尾砂沉积最少；叶轮结构及叶片间隙流道设计合理，叶轮磨损较均匀，叶轮、定子使用寿命长。KYF型无自 吸矿浆能力，功率较低；XCF型具有自吸矿浆能力，可水平配置，不需要泡沫泵，但功耗较KYF略高一些，因而一般都将XCF型和高KYF型配置成机组，XCF型为吸入槽，KYF型为直流槽，联合机组可水平配置，不需泡沫泵。
XCF浮选机特点
      该机结构特点和性能与KYF型浮选机相似，不同的是在叶轮的上方特别设有一个定子，以形成一个特别的负压区，自吸矿浆，但功耗略高一些。
特别提示：
机械搅拌式，不能自吸气，能自吸矿浆；
可与KYF型浮选机构成联合浮选机组作吸入槽。

KYF浮选机特点(该机为参照芬兰奥托昆普OK型充气浮选机而设计)
结构特点：
1 叶轮是一种叶片后倾一个角度的锥形叶轮，搅拌能力强，结构简单；
2 在叶轮腔中装置了多孔圆筒形空气分配器，空气分散均匀，气浆结合好；
3 采用U形槽体，尾砂沉积少；
4 叶轮直径小，圆周速度低，功耗小。
性能特点：
1 功耗很小，可节能30-50%；
2 矿粒悬浮好，浮选指标高；
3 易损件磨损轻，寿命长。
4 特别提示：
5 机械搅拌式，不能自吸气，不能自吸矿浆，作业间需阶梯配置；
6 可与XCF型浮选机构成联合浮选机组作直流槽。

产品应用范围：
可广泛用于有色金属、黑色金属、和非金属矿物的选别，适合于大、中型浮选厂的粗选和扫选作业。

XCF浮选机主要技术参数表

型号

有效容积

(m3)

处理能力

(m3/min)

叶轮直径

(mm)

叶轮转数

(r.p.m)

鼓风机风压

(Kpa)

最大充气量

(m3/m2.min)

叶轮电机功率

(Kw)

刮板电机功率

(Kw)

重量

Weight

(Kg)

XCF-1

1

0.2-1

400

358

≥12.6

2

5.5

1.1

1154

XCF-2

2

0.4-2

470

331

≥14.7

7.5

1659

XCF-3

3

0.6-3

540

266

≥19.8

11

1.5

2259

XCF-4

4

1.2-4

620

215

≥19.8

15

2669

XCF-8

8

3.0-8

720

185

≥21.6

22

3968

XCF-16

16

4-16

860

160

≥25.5

37

6520

XCF-24

24

4-24

950

153

≥30.4

37

8000

XCF-38

38

10-38

1050

136

≥34.3

55

11000

KYF浮选机主要技术参数表

型号

有效容积

(m3)

处理能力

(m3/min)

叶轮直径

(mm)

叶轮转数

(r.p.m)

鼓风机风压

(Kpa)

最大充气量

(m3/m2.min)

叶轮电机功率

(Kw)

刮板电机功率

(Kw)

重量

(Kg)

KYF-1

1

0.2-1

340

281

≥12.6

2

7

1.1

826

KYF-2

2

0.4-2

410

247

≥14.7

5.5

1419

KYF-3

3

0.6-3

480

219

≥19.8

7.5

1.5

1885

KYF-4

4

1.2-4

550

200

≥19.8

11

2206

KYF-8

8

3.0-8

630

175

≥21.6

15

3600

KYF-16

16

4-16

740

160

≥25.5

30

5900

KYF-24

24

4-24

800

150

≥30.4

7500

KYF-38

38

10-38

880

139

≥34.3

45

10300

订购须知:
1. 订货必须注明名称、型号、规格。
2. 需说明给矿方向，否则一律按左进料制造。
3. 中矿管、排矿管按用户要求和提货的流程图配件安装，否则不供给。
