概述
球磨机适用于粉磨各种矿石及其它物料,被广泛用于选矿,建材及化工等行业,可分为干式和湿式两种磨矿方式。根据排矿方式不同,可分格子型和溢流型两种。球磨机用途和使用范围:球磨机是物料被破碎之后,再进行粉碎的关键设备。它广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业,对各种矿石和其它可磨性物料进行干式或湿式粉磨。

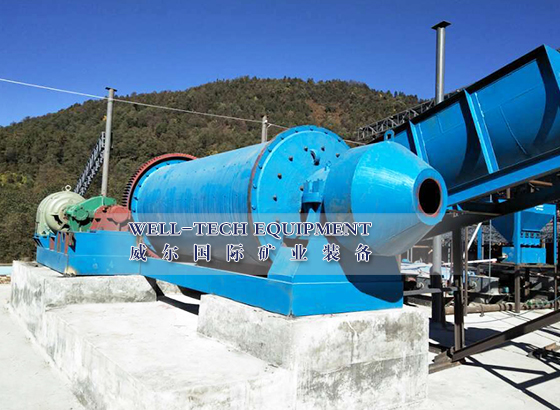

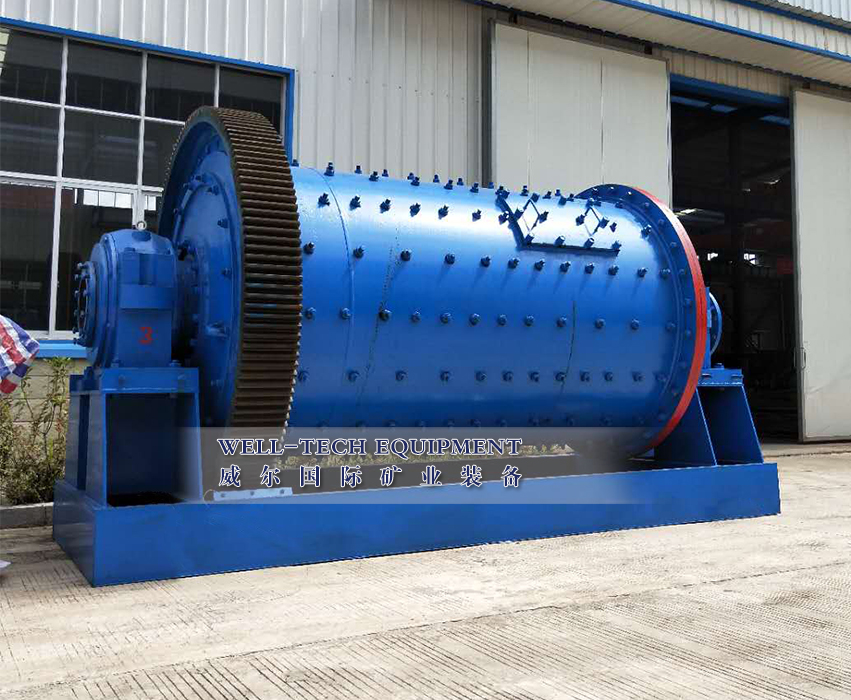

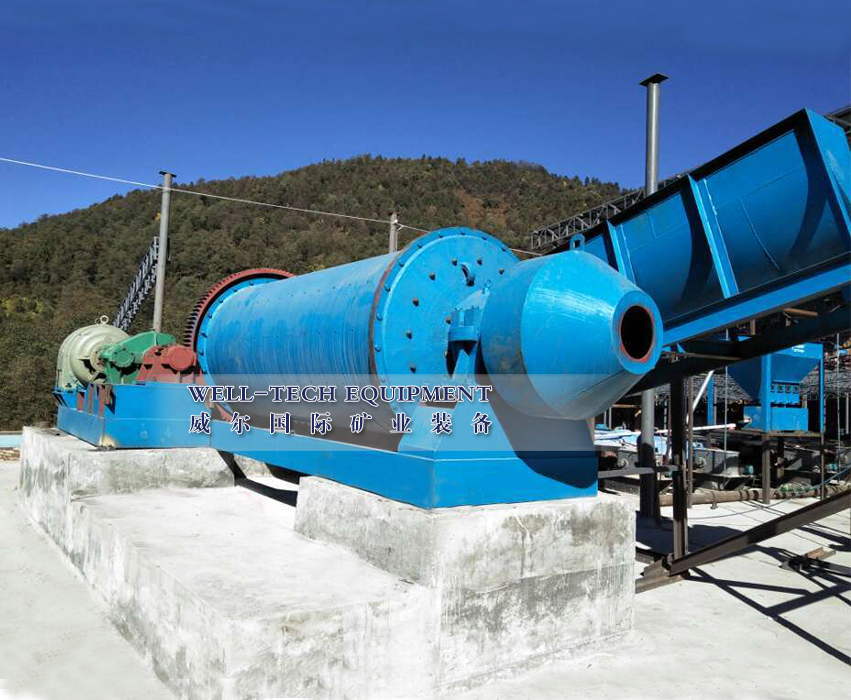

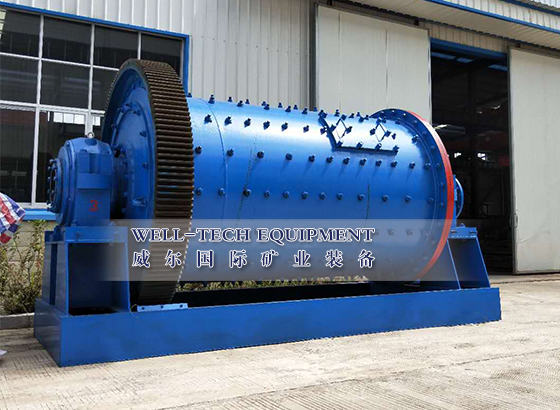

本机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨 机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗 磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。

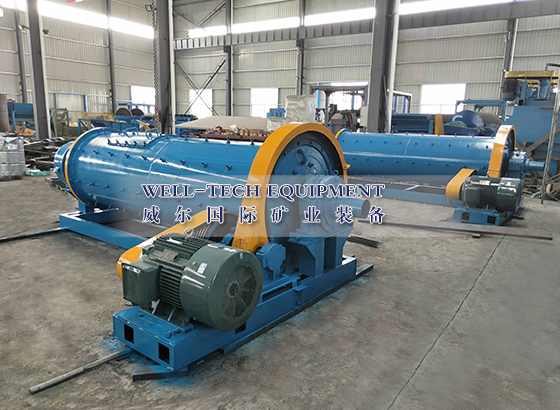

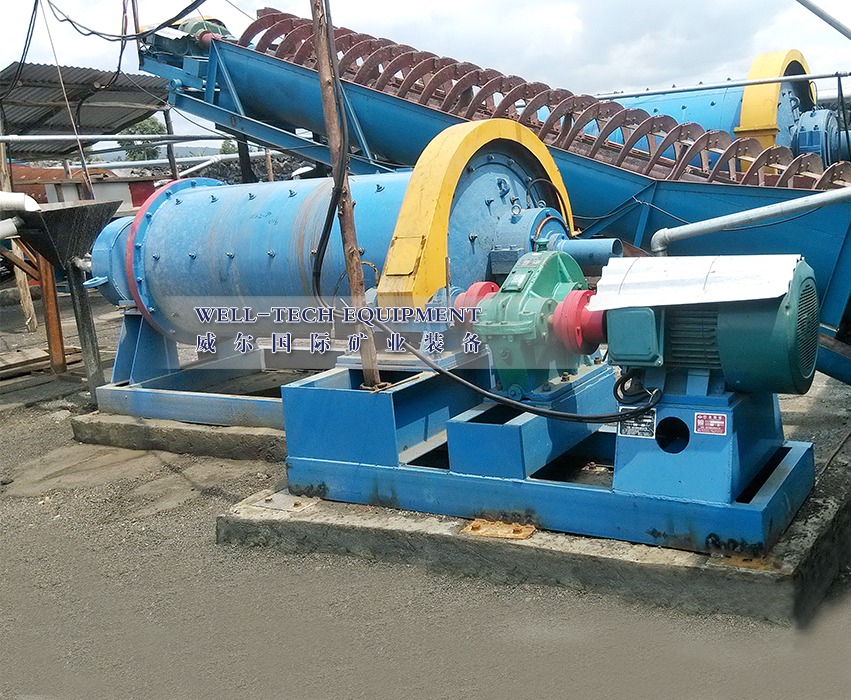

球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。
主要技术参数表
型号 |
筒体转速
r/min |
最大钢球装载量
t |
给料粒度
mm |
处理能力
t/h |
电机 |
外形尺寸
L×W×H
mm |
重量
kg |
|
型号 |
功率
Kw |
|||||||
Φ900×1200 |
41.6 |
1.1 |
25 |
0.3~0.9 |
Y180L-8 |
11 |
3843×1850×1400 |
4210 |
Φ900×2100 |
41.6 |
1.8 |
25 |
0.6~1.5 |
Y180L-6 |
15 |
4743×1850×1400 |
6660 |
Φ900×3300 |
41.6 |
2.8 |
25 |
0.9~2.3 |
Y225M-6 |
30 |
5943×1850×1400 |
7770 |
Φ1200×2400 |
35.1 |
4.0 |
25 |
1.6~4.1 |
Y280S-8 |
37 |
5540×2300×1850 |
10020 |
Φ1200×2800 |
35.1 |
4.6 |
25 |
1.9~4.8 |
Y280M-8 |
45 |
5940×2300×1850 |
10935 |
Φ1200×3200 |
35.1 |
5.3 |
25 |
2.2~5.5 |
Y280M-8 |
45 |
6340×2300×1850 |
11230 |
Φ1200×4400 |
35.1 |
7.3 |
25 |
3.0~7.5 |
Y135S-8 |
55 |
7540×2300×1850 |
13210 |
Φ1300×2400 |
30.2 |
4.5 |
25 |
1.5~3.5 |
Y280S-8 |
37 |
5035×2370×1880 |
10210 |
Φ1300×2800 |
30.2 |
5.2 |
25 |
2.0~4.5 |
Y280M-8 |
45 |
5435×2370×1880 |
11290 |
Φ1300×3400 |
30.2 |
6.5 |
25 |
2.2~5.0 |
Y280M-8 |
75 |
6035×2370×1880 |
13117 |
Φ1500×2400 |
30.7 |
7.0 |
25 |
2.8~6.5 |
YR280S-8 |
55 |
6830×2930×2060 |
15430 |
Φ1500×3000 |
30.7 |
9.0 |
25 |
3.5~8.0 |
JR125-8 |
80 |
7430×2930×2060 |
16843 |
Φ1500×3300 |
30.7 |
10.0 |
25 |
4.0~9.0 |
JR125-8 |
95 |
7730×2930×2060 |
17849 |
Φ1500×3600 |
30.7 |
11.0 |
25 |
4.5~10.0 |
JR126-8 |
95 |
8030×2930×2060 |
18649 |
Φ1500×4000 |
30.7 |
11.11 |
25 |
4.8~10.5 |
JR126-8 |
110 |
9030×2930×2060 |
19103 |
Φ1500×4200 |
30.7 |
12.5 |
25 |
5.0~11.0 |
JR126-8 |
110 |
8630×2930×2060 |
19330 |
Φ1500×4500 |
30.7 |
13.5 |
25 |
5.5~13.5 |
JR127-8 |
130 |
8930×2930×2060 |
20000 |
Φ1500×5700 |
30.7 |
17.0 |
25 |
7.0~15.5 |
JR128-8 |
155 |
10130×2930×2060 |
23597 |
Φ1500×6300 |
30.7 |
19.0 |
25 |
8.0~17.0 |
JR127-8 |
155 |
10730×2930×2060 |
24390 |
Φ1830×3000 |
25.04 |
13.0 |
25 |
3.0~17.0 |
JR128-8 |
130 |
8456×3654×2250 |
29490 |
Φ1830×3400 |
25.04 |
14.0 |
25 |
3.3~20.0 |
JR128-8 |
155 |
8856×3654×2250 |
30390 |
Φ1830×3600 |
25.04 |
15.0 |
25 |
4.0~21.5 |
JR128-8 |
155 |
9056×3654×2250 |
31600 |
Φ1830×4000 |
25.04 |
17.0 |
25 |
4.5~24 |
JR128-8 |
155 |
9456×3654×2250 |
32700 |
Φ1830×4200 |
25.04 |
18.0 |
25 |
5.5~25.0 |
JR136-8 |
180 |
9656×3654×2250 |
33490 |
Φ1830×4500 |
25.04 |
19.0 |
25 |
5.2~26.0 |
JR136-8 |
180 |
9856×3654×2250 |
34210 |
Φ1830×5200 |
25.04 |
21.0 |
25 |
6.5~32.5 |
JR138-8 |
210 |
10040×3654×2250 |
37715 |
Φ1830×5600 |
25.04 |
21.9 |
25 |
7~35 |
JR138-8 |
245 |
10956×3754×2250 |
39290 |
Φ1830×6400 |
25.04 |
27.0 |
25 |
8.0~40.0 |
JR137-8 |
210 |
10220×3754×2250 |
42440 |
Φ1830×7000 |
25.04 |
27.3 |
25 |
8.5~45.0 |
JR138-8 |
320 |
10820×3754×2250 |
45590 |
Φ2100×2200 |
23.8 |
15.0 |
25 |
3.0~22.0 |
JR127-8 |
155 |
7775×4060×3400 |
38793 |
Φ2100×3000 |
23.8 |
20.0 |
25 |
4.0~30.0 |
JR136-8 |
180 |
8475×4060×3400 |
41965 |
Φ2100×3500 |
23.8 |
20.7 |
25 |
4.5~35.0 |
JR136-8 |
180 |
8820×4060×3400 |
44120 |
Φ2100×3600 |
23.8 |
21.0 |
25 |
5.0~37.0 |
JR137-8 |
210 |
9225×4060×3400 |
44551 |
Φ2100×4000 |
23.8 |
22.0 |
25 |
5.2~39.0 |
JR138-8 |
245 |
9475×4060×3400 |
46697 |
Φ2100×4500 |
23.8 |
23.8 |
25 |
5.2~40.0 |
JR138-8 |
245 |
9975×4060×3400 |
47000 |
Φ2100×5500 |
23.8 |
25 |
25 |
5.5~40.5 |
JR138-8 |
320 |
11135×4060×3400 |
50000 |
Φ2100×6000 |
23.8 |
28.5 |
25 |
5.8~40.5 |
JR138-8 |
380 |
11965×4060×3400 |
52000 |
Φ2400×3000 |
23.0 |
20 |
25 |
6~75 |
JR1413-8 |
280 |
9170×5005×3970 |
59850 |
Φ2400×3600 |
23.0 |
26.6 |
25 |
6.5~82 |
JR1413-8 |
280 |
9770×5005×3970 |
63684 |
Φ2400×4000 |
23.0 |
30 |
25 |
7.0~92 |
JR138-8 |
320 |
9966×5005×3970 |
67984 |
Φ2400×4500 |
23.0 |
32.5 |
25 |
8~100 |
JR158-8 |
320 |
10575×5005×3970 |
72284 |
Φ2400×6000 |
23 |
40 |
25 |
10~120 |
JR138-8 |
320 |
11175×5005×3970 |
73365 |
Φ2700×2100 |
21.7 |
24 |
25 |
7~78 |
JR1410-8 |
280 |
9962×5610×4500 |
63000 |
Φ2700×2700 |
21.7 |
29 |
25 |
8~100 |
JR148-6 |
310 |
10562×5610×4500 |
68530 |
Φ2700×3600 |
21.7 |
34 |
25 |
15~115 |
JR158-8 |
380 |
11162×5610×4500 |
88400 |
Φ2700×4000 |
21.7 |
40 |
25 |
17.5~135 |
JR1512-8 |
400 |
11175×5610×4500 |
90420 |
Φ2700×4500 |
21.7 |
42 |
25 |
19~150 |
JR1510-8 |
475 |
11829×5610×4500 |
100000 |
Φ3200×3000 |
18.7 |
44 |
25 |
50~90 |
TDMK500-36 |
500 |
11000×7200×5700 |
124000 |
