摇床选矿的优点：①富矿比(精矿品位与原矿品位之比)比其他许多选矿方法都高，最大可达100多倍；②一次选别就可获得合格精矿和废弃尾矿；③矿石在床面为扇形分带，便于观察和调节；④产品可根据需要用分割板分开后分别接取，可得多种产品；⑤不消耗药剂，耗电很少。
摇床选矿的缺点：①占地面积较大；②耗水量较大；③单位面积床面的处理能力较低。
为解决选矿摇床的缺点，本公司联手江西理工大学研制成功多层摇床，解决了单层摇床占地面积大的问题。
下面我们为您介绍多层摇床的特性：
优势和特点
l 惯性床头结构巧妙，垂直分力自相平衡。无垂直向激振力，故不产生垂直跳动。可安装在高层楼板上，或座落式支架上
l 悬挂式结构，摩擦功耗极小，节能减振，无笨重基础，安装高速灵活
l 采用耐磨层床条的玻璃钢床面，耐磨、防水、防干裂、防腐、变形小、维修少，使用寿命长
l 床面在统一床架上分层安装，易装易卸，提高单位占地面积的处理量。更换不同配重块即可改变摇床冲程
l 采用变频调速器，能轻松改变冲次以适应不同粒级和性质物料
主要技术参数表
|
型号 |
3LYG |
4LYG |
|||||
|
床面类型 |
粗砂床面 |
细沙床面 |
矿泥床面 |
粗砂床面 |
细沙床面 |
矿泥床面 |
|
|
床面选矿面积 (m2) |
7.6 X 3 |
7.6 X 3 |
7.6 X 3 |
7.6 X 4 |
7.6 X 4 |
7.6 X 4 |
|
|
床面 尺寸 Deck Size |
长度 (mm) |
4500 |
4500 |
4500 |
4500 |
4500 |
4500 |
|
传动端宽度 (mm) |
1850 |
1850 |
1850 |
1850 |
1850 |
1850 |
|
|
精矿端宽度 (mm) |
1550 |
1550 |
1550 |
1550 |
1550 |
1550 |
|
|
最大给矿粒度 (mm) |
2 |
0.5 |
0.074 |
2 |
0.5 |
0.074 |
|
|
处理能力 (t/h) |
4-5 |
2-3 |
1.5-2.5 |
5-6.5 |
3-5 |
2-3.5 |
|
|
给矿浓度 (%) |
20-30 |
18-25 |
15-20 |
20-30 |
18-25 |
15-20 |
|
|
冲程 (mm) |
8、10、12、15、18、20、22 |
||||||
|
冲次 (r/min) |
270—360（变频调速） |
||||||
|
耗水量 (t/h) |
0.7-1 |
0.4-0.7 |
0.4-0.7 |
0.7-1 |
0.4-0.7 |
0.4-0.7 |
|
|
刻槽断面形状 |
矩形、锯齿波、三角形三种可选 |
||||||
|
电机功率 (Kw) |
1.5Kw |
外形尺寸(mm) |
6330×2450×2660 |
||||

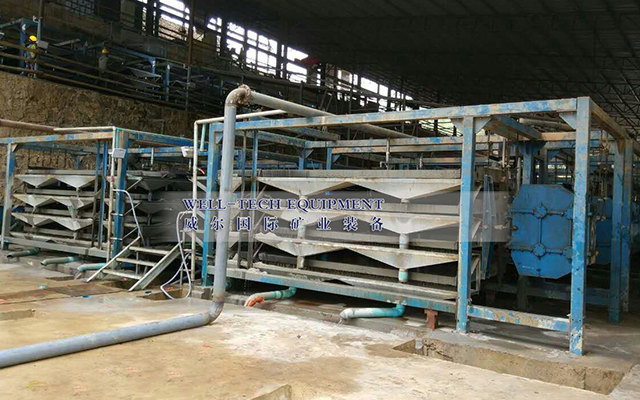

四层摇床

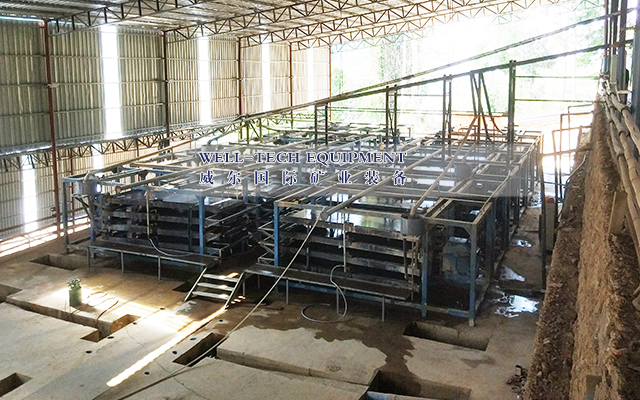

缅甸某锡矿一次性使用130台多层摇床
