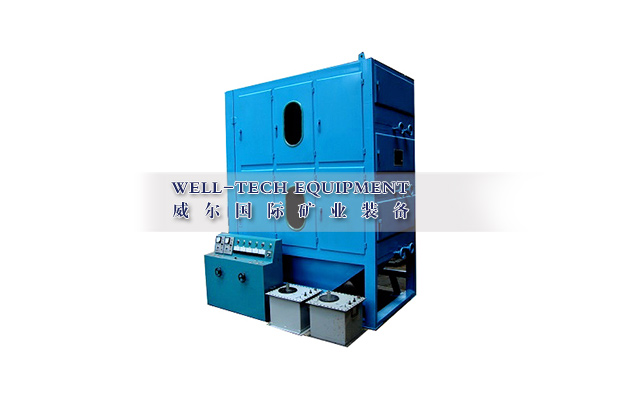

弧板机又叫弧板式电选机，是在溜板式电选机和筛板式电选机的基础上改进研制的新式选矿设备，具有耗能小、产量大，易操作等特点，弧板机适用于澳州、印尼、越南等地区的锆英石、金红石、锡矿石等稀有金属矿的扫选及精选。
标准弧板电选机采用双排四层结构，每层都有接地板形溜板（无锈钢制），其上部安装一形状带高压静电板（铝板制）采用双排四层结构，每层都有接地板形溜板（无锈钢制），弧板机其上部安装一形状带高压静电板（铝板制），此电极板固定不动（但可调），在接通高压静电后，矿物经下矿板溜至接地弧板进入高压电场区，导电矿物被感应而带电，吸向电极，但由于受到重力作用，故它的运动轨迹不同于非导体矿而从前方排出，非导体矿也受到电场作用，但不会被吸引而进入下层再分选。弧板机适合于锰矿、钛铁矿、高锡钨矿、金红石、石榴子石、钽铌矿、铬铁矿、稀土矿、独居石、锆英矿、导电和非导电性矿物的分选和精选。每小时处理能力1-2吨。
|
型号 Model |
BXJ-2A4-30 双面四级 |
BXJ-2A5-60双面五级 |
|
处理量 Capacity |
1-2T/H |
1-2T/H |
|
给料粒度 Feeding size |
0.1-3mm |
0.1-3mm |
|
矿流速度 Feeding speed |
10-15cm/s |
10-15cm/s |
|
弧板长度 Arc-Plate size |
1600 |
1600 |
|
耗电功率 Power consumption |
125W |
|
|
高压电压 Operation voltage |
0-60KV |
0-60KV |
|
高压电流 High voltage current |
0-10MA |
0-10MA |
|
重量 Machine weight |
1688KG |
2100KG |
|
外形尺寸 Overall size |
2100*1600*2300mm |
2100*1600*2500mm |
