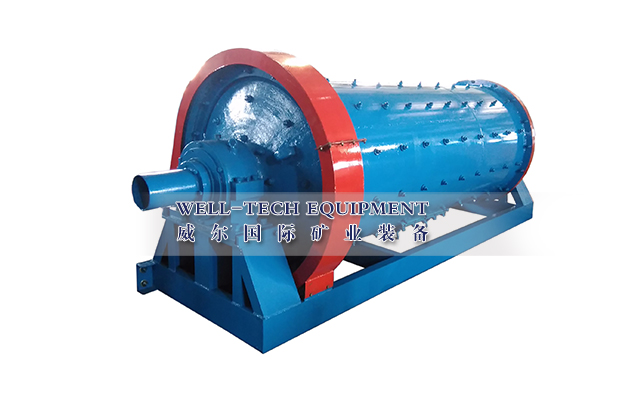

      棒磨机是由筒体内所装载研磨体为钢棒而得名的，棒磨机一般是采用湿式溢流型，可作为一级开路磨矿使用，广泛用在人工石砂、选矿厂、化工厂电力部门的一级磨矿。

      棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动，驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下，被提升到一定高度，呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部，被运动的磨矿介质所粉碎，并通过溢流和连续给矿的力量将产品排出机外，以进行下一段工序作业。

      当要求产品粒度80%小于2.0%至0.5毫米时,一般采用棒磨机,棒磨机的产品粒度,一般最大不超过4.7毫米,最小不小于0.4毫米,棒磨机的给矿粒度为80%小于20毫米至4毫米,给矿粒度最大也可达50毫米。由于磨棒的材质等原因,磨棒的长度不能超过6.1米,否则会造成乱棒等恶果,因此棒解机的规格还没有超过规格4.6×6.3米。

      矿石给入棒磨机时,粗颗粒在给矿端,细颗粒在排矿端:因此棒群在运转中不能作到完全平行而处于倾斜,这也是限制磨棒不能太长的一个原因。

      棒磨机的破碎比为15:1至20:1，国外大部分选厂的常规碎磨流程是由破碎机、棒磨机、球磨机组成,我国选矿厂采用棒磨机的不多,球磨机的给矿粒度偏高,造成能耗、磨矿介质消耗、衬板消耗等偏大。棒磨机由于磨棒处于线接触,所以大的物料首先受到磨碎,具有选择性磨碎作用因此产品粒度范围较窄,产品粒度均匀,过粉碎现象较少,磨矿效率较高.

1、类型
通用的棒磨机有三种:

1.溢流型棒磨机;

2.端头周边排矿棒磨机;

3.中心周边排矿棒磨机。

溢流型棒磨机应用最为普遍,产品粒度比其他两种细,一般用来磨细破碎后的产品,再供给球磨机使用，产品粒度为2一0.5毫米。

端头周边排矿棒磨机一般用作干式磨矿,产品粒度较粗,此种棒磨机也可用作湿式磨矿,采用周边排矿棒磨机可以获得高的梯度和好的流动率，产品粒度为5一2毫米。

中心周边排矿棒磨机可用于湿式和干式,产品粒度更粗,物料从棒磨机的两端给入,磨碎过程短,很快就排出,梯度高,产品太细的沙。此种棒磨主要用于骨料工业,以生产砂石。

为了防止磨棒乱棒和缠结,一般推荐棒磨机长度与棒磨机内径之比为1.4至1.6。当此比例小于1.25时,缠结的可能性急剧增加,故不能小于1.2当棒磨机的直径大于3.8米时,磨棒的工作效率和质量就要仔细考虑。

棒磨机的物料一般由漏斗送入,为了获得正常流动,给料斗的底部应比棒磨机的中心高1.5米。棒磨机的转速一般是临界转速的60~68%,不超过70%，台理的转速可使棒磨循序而滚,过高的转速使磨棒产生抛掷现象,过低的转速使产量降低。

溢流型棒磨机可在排出端配装转筒筛,以清除磨棒的碎块和接住跑出的大块物料。排出端和可以小室方式进行封闭。在小室端部应设置门,以供装卸磨棒。

2、磨矿介质
棒磨机的磨矿介质为磨棒，一般认为磨棒的长度不应超过7米,因为过长的磨棒很易造成缠绕,因此,所用的棒磨机,长度没有太长的，磨棒直径为75~150毫米。

磨棒应具有足够的刚度和硬度在使用过程中保持笔直而不弯曲,不应该很脆,以致没有磨耗到足够小的直径而碎成碎块,但在磨耗到足够小时,应能碎成小块,以便从棒磨机中排出。如棒磨太软,容易在筒体旋转时产生弯曲,弯曲造成磨棒过早损坏和缠绕,缠绕的磨棒造成磨机清理困难,浪费时间。

3、工艺特点
节省动力,比较老型设备节省动力40%以上。产物粒度较均匀，合粗大粒子和矿泥较少。棒磨机产物和球磨机产物的粒度特性相比较，开路工作的棒磨的产物粒度特性曲线和闭路工作的 球磨的几乎一样。

出料均匀产量高，采用先进的可控进出料棒磨机技术，结合实际用户的研磨物料配用合适的研磨体，一改传统球磨机的面接触为线接触，使华力牌制砂机的出料粒度更为均匀、产量更高,适用于不同硬度（莫氏硬度5.5~12）的矿石。

4、分类
棒磨机有干式和湿式两种形式可供选择，用户可根据自己的实际情况加以选择。对加工石英砂、白云石、独居石等产品，磨机后可配用 磁选机除铁。

5、用途
棒磨的用途大致有三种：

1)钨锡矿和其他稀有金属矿的重选或磁选厂，为了防止过 粉碎引起的危害，常采用棒磨；

2)当用二段磨矿流程时，如果第一段是从20～6毫米磨到3～1毫米，采用棒磨作第一段磨矿设备时，生产能力较大，效率也较高。因为一定重量的棒荷比同重量球荷的表面积小得多，所以作第二段细磨时，棒磨比球磨的生产率和效率都低；

3)在某些情况下可以代替短头圆锥碎矿机作细碎。当处理较软的或不太硬的矿石(尤其 是粘性大的矿石)，用棒磨将19—25毫米(甚至32毫米)的矿石磨到6—10目时，比用短头圆锥碎矿机与筛于成闭路时的配置简单，成本也较低，并且可以使碎矿车间的除尘简化。对于硬矿石，用短头圆锥碎矿机与筛子成闭路的办法可能较经济。在设计中究竞选用球磨还是选用棒磨，必须根据具体情况制订方案加以比较才能确定。

棒磨机广泛用于金属和非金属矿山及水利.建材部门粉磨各种矿石或岩石。

6、构造区别
棒磨机的构造与 溢流型球磨机大致相同，但有三点区别：

（1）棒磨机常用直径为50-100mm的钢棒作磨矿介质,而球磨机用钢球作磨矿介质.钢棒长度比筒体短25-50mm,常采用含碳0.8%-1%的高碳钢制造; 棒的装入量大约为棒磨机有效容积的35%-45%,用肉眼观察时,棒的水平面在筒体中心线以下约100-200mm。

（2）棒磨机筒体长度与直径之比一般为1.5-2.0,而且端盖上的衬板内表面应是垂直平面.其目的是为了防止和减少钢棒在筒体内产生混乱运动，弯曲和折断，保证钢棒有规律性地运动。球磨机的筒体长度与直径的比值较小，多数情况下比值仅略大于1。

（3）棒磨机不用格子板排矿，而采用溢流型、开口型排矿；排矿端中空轴颈直径比同规格球磨机一般要大。棒磨机筒体转速应低于同规格球磨机的工作转速，使其内的介质处于泻落式状态工作。

7、球磨机和棒磨机的生产能力分析

球磨机和棒磨机都是重要的矿用磨机，他们的生产能力与下列因素有关：矿石可磨性，给矿与最终产品的粒度大小，磨矿机的型式和尺寸，衬板的形状，磨矿介质的形状、尺寸、比例、硬度和密度，磨机工作转数，磨矿介质充填率，磨矿浓度，返砂量及分级设备的工作效率等。由于影响磨矿机生产能力的因素较多，而且变化大，还没有精确计算磨矿机生产能力的理论公式。所以磨矿机的生产能力一般是根据经验公式，采用近似方法进行计算。常用的计算方法有以下两种：磨矿机按给矿计的单位生产能力计算法（也称容积计算法）和磨矿功率计算法。我国常用的是容积计算法，这种方法计算比较方便。
