选矿常识

       分级筛（筛分机）是利用散粒物料与筛面的相对运动,使部分颗粒透过筛孔,将砂、砾石、碎石等物料按颗粒大小分成不同级别的振动筛分机械设备。 分级筛筛分的颗粒级别取决于筛面,筛面分篦栅、板筛和网筛三种。篦栅适用于筛分大颗粒物料,篦栅缝隙为筛下物粒径的1.1～1.2倍,一般不宜小于50毫米。板筛由钢板冲孔而成,孔呈圆形、方形或矩形,孔径一般为10～80毫米,使用寿命较长,不易堵塞,适用于筛分中等颗粒。分级筛网筛由钢丝编成或焊成,孔呈方形、矩形或长条形,常用孔径一般为6～85毫米,长条形筛孔适合于筛分潮湿的物料,网筛的优点是有效面积较大。

工业上使用的分级筛种类繁多，可分为以下几种类型：

1、固定筛。包括固定格子筛、固定条筛和悬臂条筛。由于其构造简单，不需要动力，所以在选矿工艺中广泛用于大块矿石的筛分；

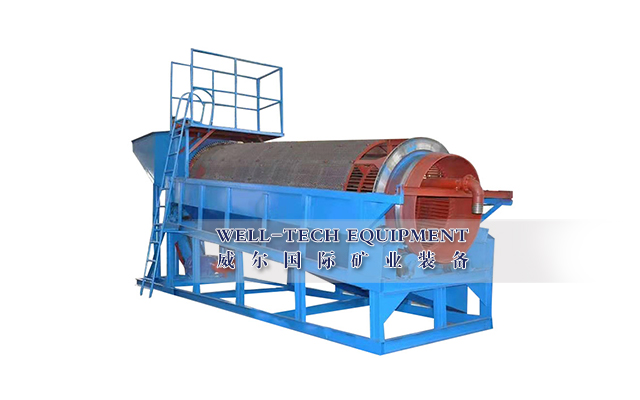

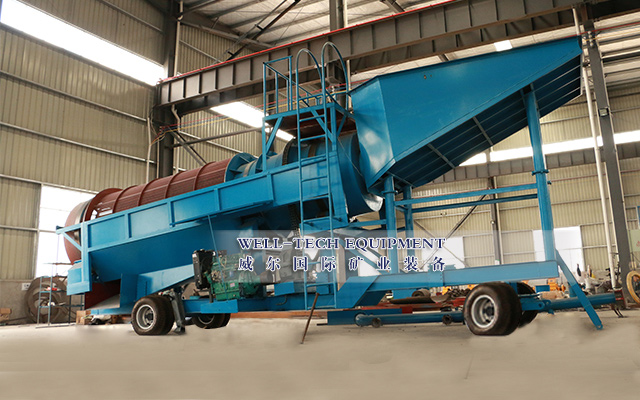

2、筒形筛。包括圆筒筛、圆锥筛和角锥筛。主要用于建筑工业筛分和清洗碎砂子、也常用在选矿工艺中作洗矿脱泥用；

3、振动筛。包括机械振动筛和电力振动筛两种。属于前者的有惯性振动筛、自定中心振动筛、直线振动筛和共振筛。属于后者的有点振动筛。根据筛面运动轨迹不用又可分为圆振动筛和直线振动筛两种，圆振动筛是由不平衡振动器的回转质量产生的激烈振力使筛体产生剧烈的振动作用，筛子的运动轨迹为圆形或接近圆形，由于筛分的效率比较高，目前在选矿厂中应用最广泛。直线振动筛由振动器定向拖动筛子，筛框为水平安装运动轨迹成直线振动，以保证无聊在筛面上产生剧烈的抖动，主要用于煤的脱水分级、脱介、脱泥，也可用在磁铁矿的冲洗、脱泥和分级等。

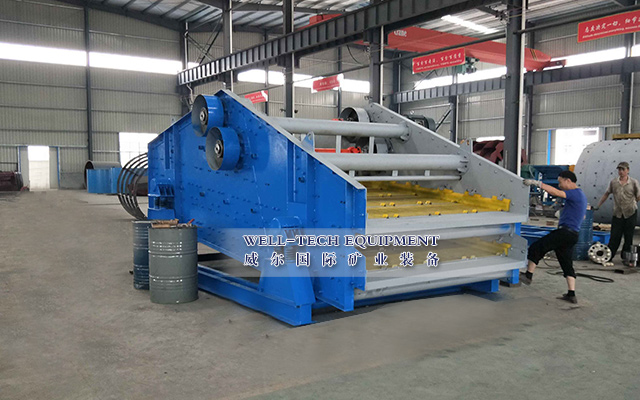

高频直线振动筛

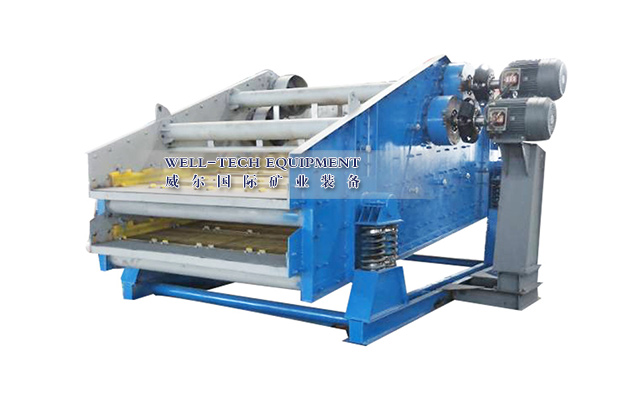

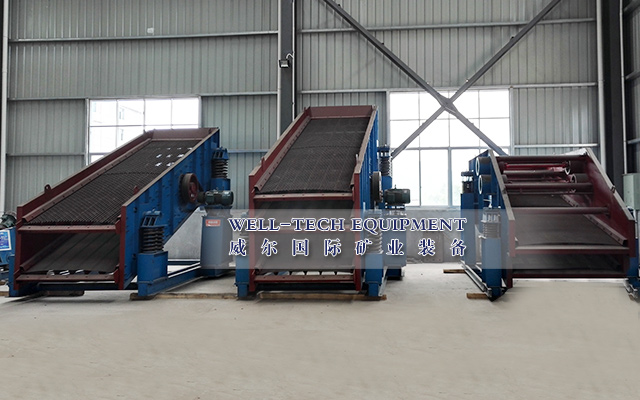

圆振筛
