浓密斗
日期:2021-1-5     来源:威尔国际矿业装备    点击:

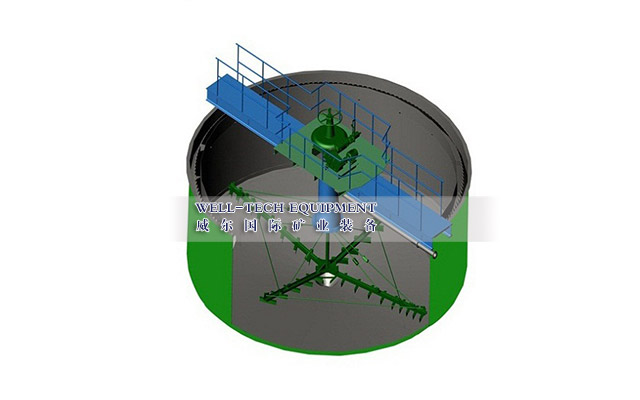

      浓密斗(thickener)是基于重力沉降作用的固液分离设备,通常为由混凝土、木材或金属焊接板作为结构材料建成带锥底的圆筒形浅槽。浓密斗可将含固重为10%~20%的矿浆通过重力沉降浓缩为含固量为45%~55%的底流矿浆,借助安装于浓密机内慢速运转(1/3~1/5r/min)的耙的作用,使增稠的底流矿浆由浓密机底部的底流口卸出。
      浓密机上部产生较清净的澄清液(溢流),由顶部的环形溜槽排出。

      浓密斗广泛用于湿法冶金、选矿厂、化工厂等需要固液富集分离的生产场所,其直径3~100m,深度2~4m。


    GX型高效浓缩机在不加絮凝剂情况下为半高效浓缩机,与普通浓密斗相比其结构特点为:1. 中间受料桶长,底部没有大直径受料盘,给矿均匀,平稳;2. 增加消气贮料槽,以清除矿浆中附带的气泡。在性能方面,处理量大,底流浓度高。

浓密斗选型说明
    1. 在没有絮凝剂条件下单独使用性能优于普通浓缩机。
    2. 絮凝剂添加装置需单独订货。

浓密斗主要技术参数:

型号

槽体内径

(mm)



槽体高度

(mm)

沉降面积

(mm)

耙子转速

(r/min)



耙子提升高度

(mm)



驱动电机型号

驱动电机功率

(kw)



提升电机型号

提升电机功率

(kw)

钢槽体重量

(kg)

重量

(kg)

GX-3.6

3600

1700

10.2

1.1

200

Y100L-6

1.5

PZ0.8AB

0.8

2829

6650

GX-5.18

5182

2134

21

0.8

300

Y132M1-6

4

PZ0.8AB

0.8

5340

10460

GX-7.5

7500

2800

44.1

0.427

300

Y132M2-6

5.5

Y132S-8

2.2

10258

17320

GX-9

9000

2800

63.6

0.427

300

Y132M2-6

5.5

Y132S-8

2.2

15980

23680

GX-12

12000

3600

110

0.35

300

Y132M-4

7.5

Y100L1-4

2.2

25589

42756

GX-15

15000

4000

177

0.15

300

YCT200-4B

7.5

Y112M-6

2.2

36050

59000

GX-18

18000

4400

254

0.13

400

YCT200-4B

7.5

YCT200-4A

5.5

49694

65992

GX-20

20000

4400

314

0.13

400

YCT200-4B

7.5

YCT200-4A

5.5

59365

81238
